ハイアンカー Bタイプ

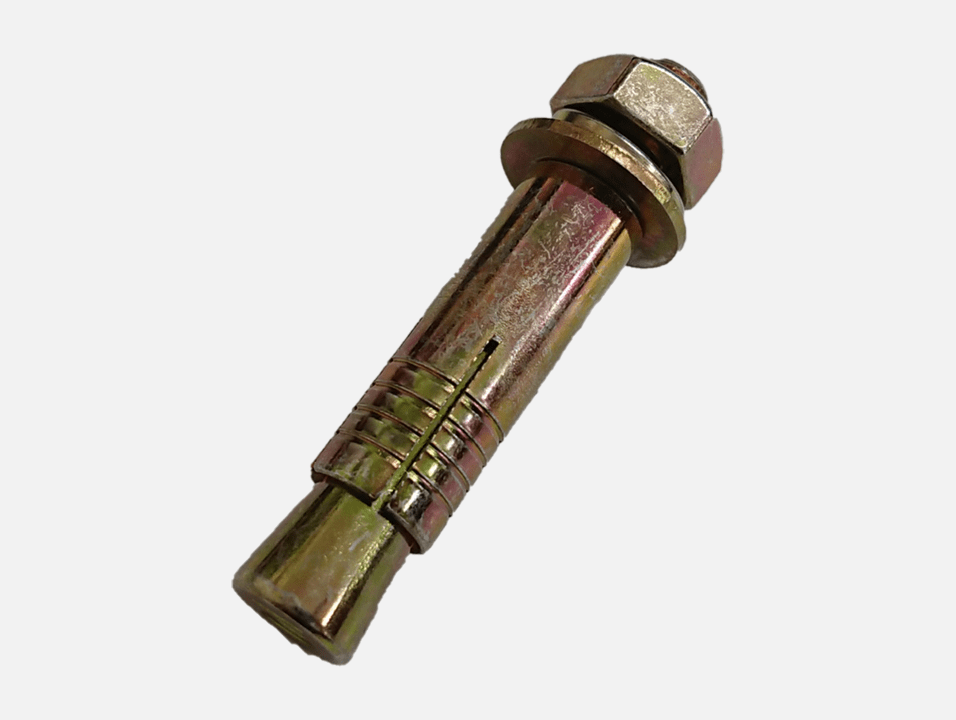

ハイアンカーBタイプイメージ

特徴

  1. 雄ネジタイプのアンカー。
  2. スリーブを専用打込棒にて打ち込む事により施工。
  3. アンカーを引き抜く方向に力が作用した場合、拡張部が追従して拡張する方式(追従拡張式)となっており、より安定した固着強度が得られる。


用途
看板・フェンス・防音壁の取付け、機械・エレベーター設置工事など

施工方法

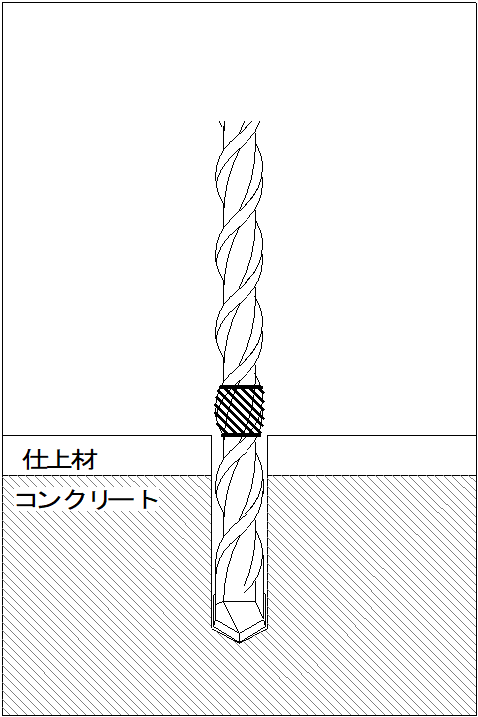

1.穿孔

施工方法-穿孔
ドリルで所定の深さ(マーキング等による)まで穿孔する。

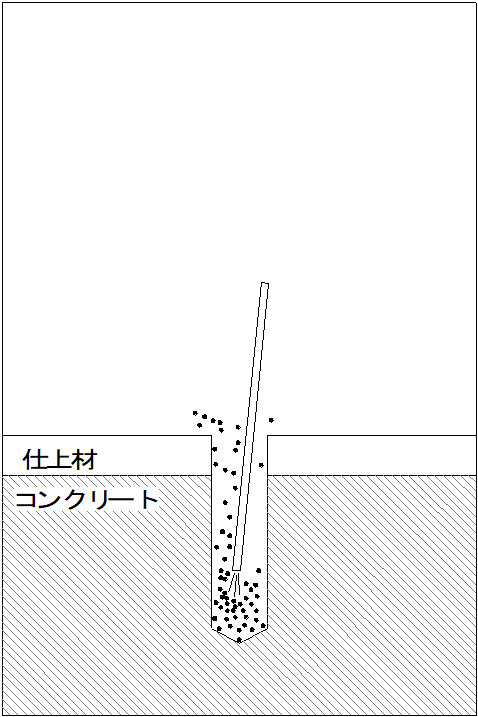

2.清掃

施工方法-清掃
ブロワー等を使用して孔内の切粉を除去する。

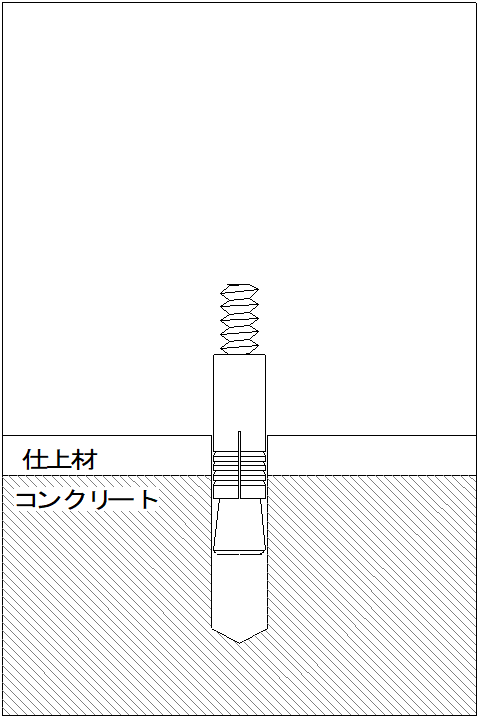

3.挿入

施工方法-挿入
アンカーを孔底に接するまで挿入する。

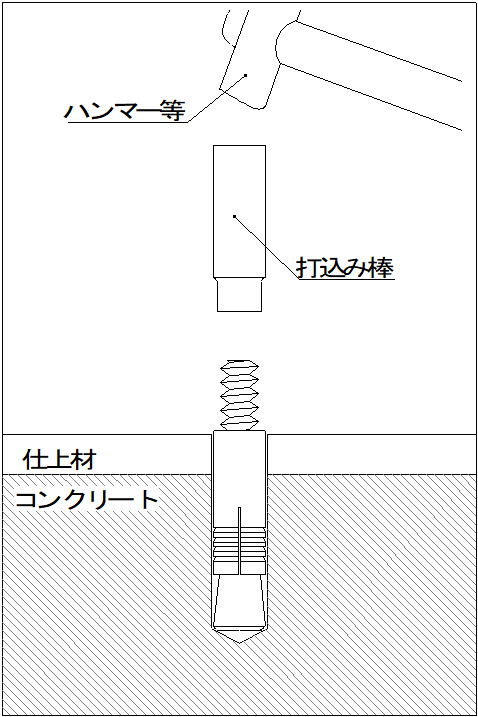

4.打込

施工方法-打込
専用打込棒を使用し、打ち込みの手ごたえ又は打撃音が変わるまで打ち込む。

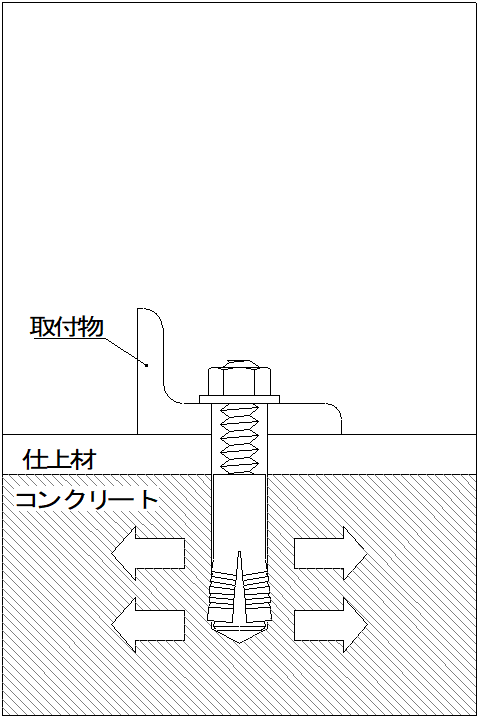

5.完了

完了

強度表

製品のサイズ 最大荷重(kN) 埋込長さ(㎜) アンカー外径(㎜)
引抜 せん断
650 9.80 6.00 30 9.5
865 13.00 10.00 35 12.0
1070~10120 17.50 16.80 40 14.0
12100 27.00 24.50 50 17.3
12125~12160 32.00 24.50 60 17.3
16100 33.00 44.00 50 21.7
16125~16200 38.00 44.00 60 21.7
W3070~W3080 17.50 13.80 40 14.0
W40100 27.00 24.50 50 17.3

*最大荷重は普通コンクリート(設計基準強度18N/㎟)における参考値です。

サイズ表

Bタイプ(電気亜鉛めっき)

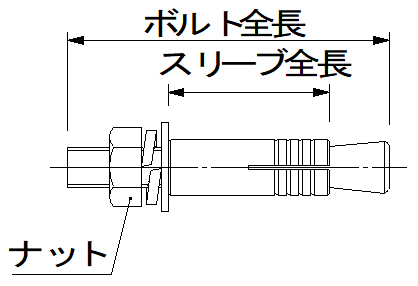

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ボルト全長 スリーブ全長 ナット
二面幅
ドリル径 穿孔
深さ
B650 M6×1.0 7 50 30 10 9.5 33 65
B865 M8×1.25 12 65 35 13 12.5 40 85
B1070 M10×1.5 8 70 40 17 14.5 45 116
B1080 M10×1.5 18 80 40 17 14.5 45 120
B10100 M10×1.5 38 100 40 17 14.5 45 136
B10120 M10×1.5 58 120 40 17 14.5 45 145
B12100 M12×1.75 22 100 50 19 18 57 205
B12125 M12×1.75 37 125 60 19 18 67 212
B12160 M12×1.75 72 160 60 19 18 67 262
B16100 M16×2.0 12 100 50 24 22.5 62 363
B16125 M16×2.0 27 125 60 24 22.5 72 374
B16160 M16×2.0 62 160 60 24 22.5 72 415
B16200 M16×2.0 102 200 60 24 22.5 72 525
BW3070 W3/8-16 8 70 40 17 14.5 45 116
BW3080 W3/8-16 18 80 40 17 14.5 45 120
BW40100 W1/2-12 20 100 50 21 18 57 205


SBタイプ(ステンレス)

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ボルト全長 スリーブ全長 ナット
二面幅
ドリル径 穿孔
深さ
SB650 M6×1.0 7 50 30 10 9.5 33 198
SB865 M8×1.25 12 65 35 13 12.5 40 283
SB1070 M10×1.5 8 70 40 17 14.5 45 338
SB1080 M10×1.5 18 80 40 17 14.5 45 352
SB12100 M12×1.75 22 100 50 19 18 57 665
SB12125 M12×1.75 37 125 60 19 18 67 810
SB12160 M12×1.75 72 160 60 19 18 67 1,015
SB16100 M16×2.0 13 100 50 24 22.5 62 1,350
SB16200 M16×2.0 103 200 60 24 22.5 72 1,750
