ハイアンカー Cタイプ

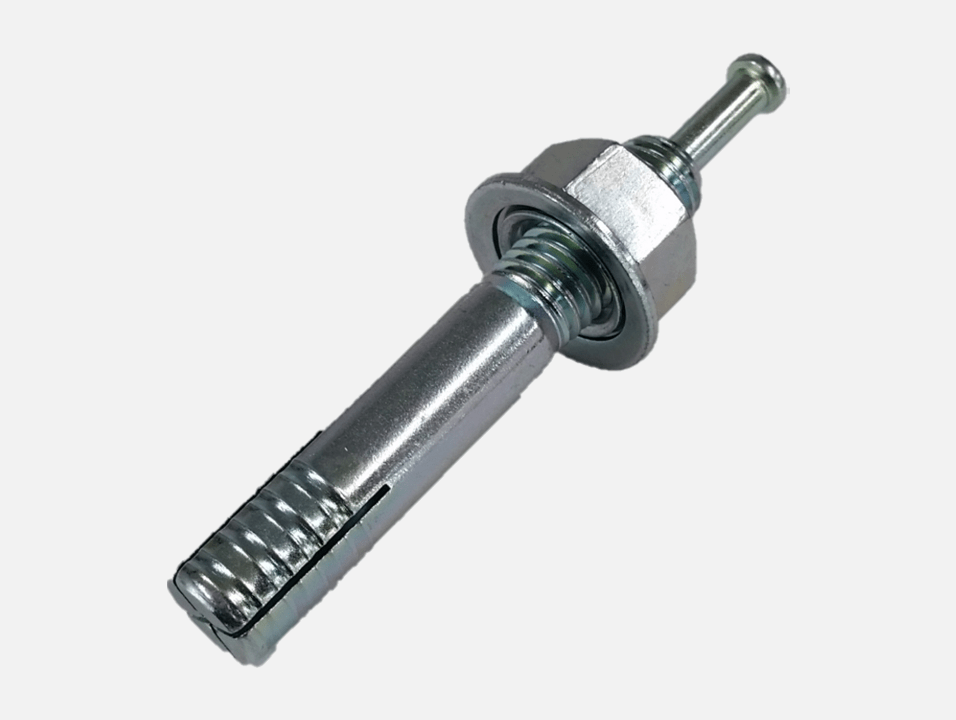

ハイアンカーCタイプイメージ

特徴

  1. 雄ネジタイプのアンカー。
  2. 芯棒をハンマーで打ち込む事により施工。
    ⇒打込みに特殊な工具は不要。
    ⇒施工完了の確認が容易。
  3. 取付物の上からでも施工可。
    ⇒施工時の位置ずれリスクを低減。


用途
椅子取付け、配管・ダクト取付け、機械設置、架台取付けなど

施工方法

1.穿孔

施工方法-穿孔

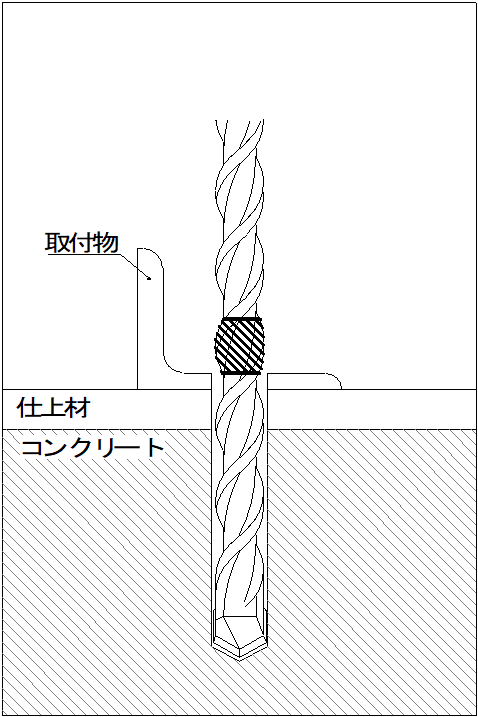

取付物の上よりドリルで所定の深さ(マーキング等による)まで穿孔する。

2.清掃

施工方法-清掃

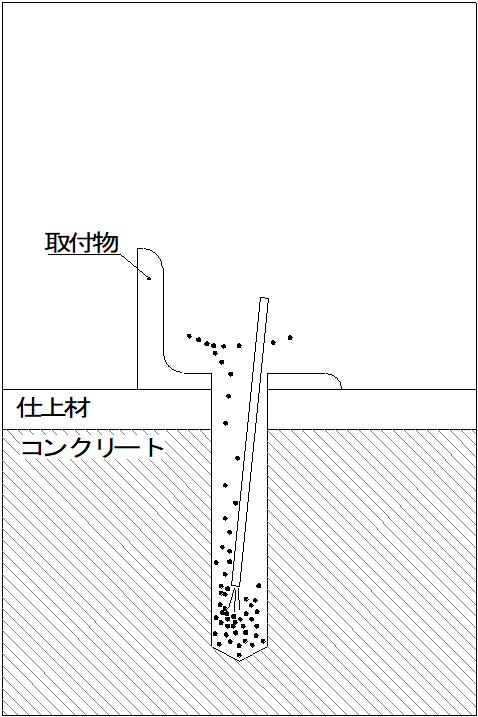

ブロワー等を使用して孔内の切粉を除去する。

3.挿入

施工方法-挿入

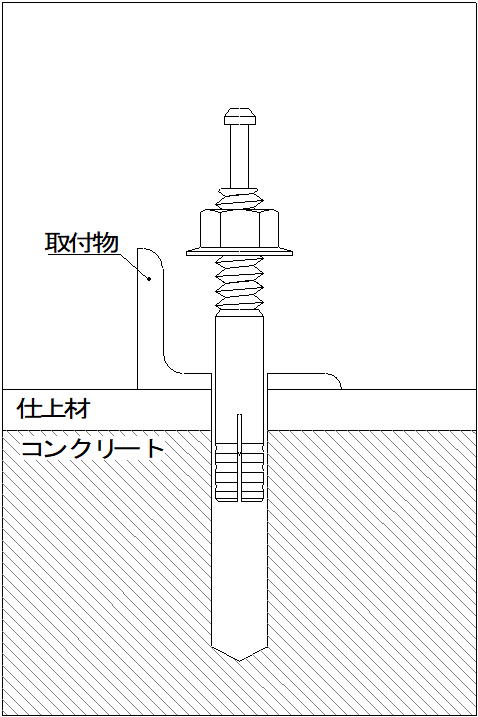

アンカーのナット・座金が取付物等に接するまで挿入する。

4.打込

施工方法-打込

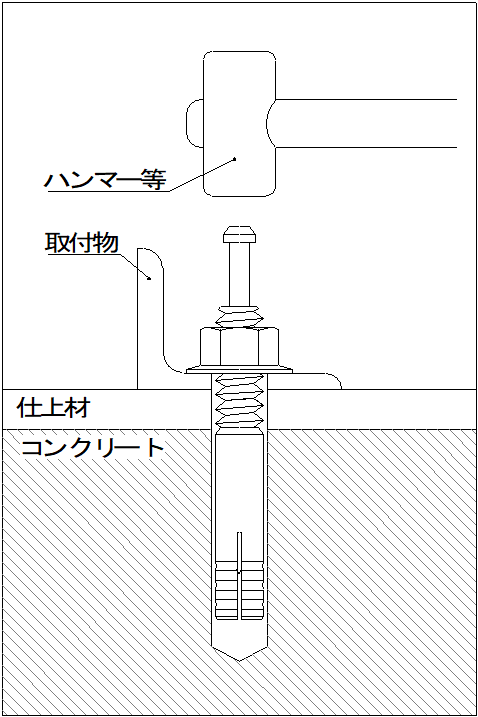

芯棒の頭部がアンカー本体の頂部に接するまでハンマーで打ち込む。

5.完了

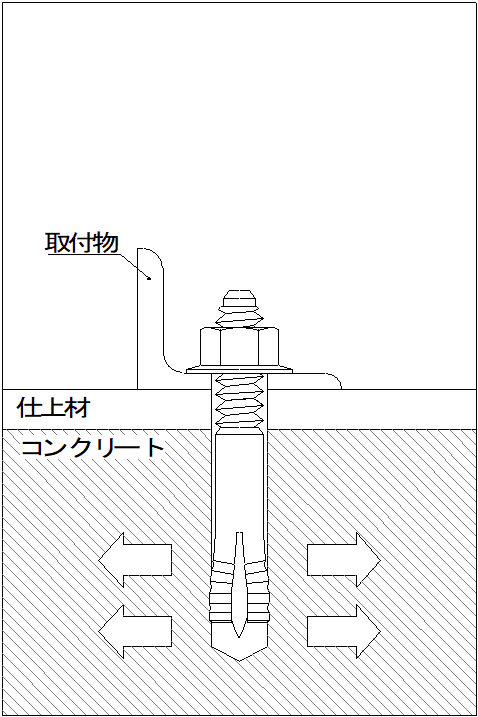

完了

強度表

製品のサイズ 最大荷重(kN) 埋込長さ(㎜) アンカー外径(㎜)
引抜 せん断
625 1.47 4.07 15 6.0
645~680 3.03 4.41 30 6.0
840 3.92 8.33 20 8.0
850~8100 7.84 8.33 30 8.0
1050 8.33 12.74 30 10.0
1060~10120 9.80 12.74 35 10.0
1260 12.25 18.62 35 12.0
1270~12150 14.70 18.62 45 12.0
1680 19.60 35.28 40 16.0
16100~16190 29.40 35.28 60 16.0
20100 34.30 54.88 60 20.0
20130~20230 39.20 54.88 80 20.0
W2045 3.03 4.41 30 6.0
W2550 7.84 8.33 30 8.0
W3060~W3090 9.80 10.78 35 9.5
W4070~W4090 14.70 18.62 45 12.0
W50100~W50120 29.40 35.28 60 16.0

*最大荷重は普通コンクリート(設計基準強度18N/㎟)における参考値です。

サイズ表

Cタイプ(電気亜鉛めっき)

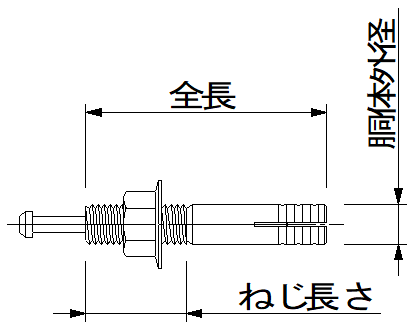

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ねじ
長さ
胴体
外径
全長 ナット
二面幅
ドリル径 穿孔
深さ
C645 M6×1.0 8 15 6 45 10 6.4 35 58
C660 M6×1.0 23 20 6 60 10 6.4 35 68
C680 M6×1.0 43 20 6 80 10 6.4 35 175
C840 M8×1.25 11 20 8 40 12 8.5 25 60
C850 M8×1.25 11 20 8 50 12 8.5 35 70
C860 M8×1.25 21 20 8 60 12 8.5 35 75
C870 M8×1.25 31 25 8 70 12 8.5 35 79
C880 M8×1.25 41 30 8 80 12 8.5 35 96
C890 M8×1.25 51 30 8 90 12 8.5 35 128
C8100 M8×1.25 61 35 8 100 12 8.5 35 190
C1050 M10×1.5 9 20 10 50 14 10.5 35 80
C1060 M10×1.5 14 25 10 60 14 10.5 40 88
C1070 M10×1.5 24 25 10 70 14 10.5 40 108
C1080 M10×1.5 34 25 10 80 14 10.5 40 125
C1090 M10×1.5 44 30 10 90 14 10.5 40 130
C10100 M10×1.5 54 30 10 100 14 10.5 40 170
C10120 M10×1.5 74 30 10 120 14 10.5 40 220
C1260 M12×1.75 12 25 12 60 19 12.7 45 120
C1270 M12×1.75 12 25 12 70 19 12.7 55 130
C1280 M12×1.75 22 30 12 80 19 12.7 55 160
C1290 M12×1.75 32 30 12 90 19 12.7 55 180
C12100 M12×1.75 42 30 12 100 19 12.7 55 210
C12120 M12×1.75 62 35 12 120 19 12.7 55 270
C12150 M12×1.75 92 35 12 150 19 12.7 55 350
C1680 M16×2.0 24 40 16 80 24 17 50 220
C16100 M16×2.0 24 40 16 100 24 17 70 255
C16120 M16×2.0 44 40 16 120 24 17 70 340
C16150 M16×2.0 74 40 16 150 24 17 70 470
C16190 M16×2.0 114 40 16 190 24 17 70 610
C20100 M20×2.5 15 40 20 100 30 21.5 70 690
C20130 M20×2.5 30 50 20 130 30 21.5 90 530
C20150 M20×2.5 50 50 20 150 30 21.5 90 750
C20190 M20×2.5 90 50 20 190 30 21.5 90 880
C20230 M20×2.5 130 50 20 230 30 21.5 90 1,050
CW2045 W1/4-20 8 15 6 45 10 6.4 35 58
CW2550 W5/16-18 11 20 8 50 14 8.5 35 70
CW3060 W3/8-16 14 25 9.5 60 14 10 40 88
CW3090 W3/8-16 44 30 9.5 90 14 10 40 130
CW4070 W1/2-12 12 25 12 70 21 12.7 55 130
CW4090 W1/2-12 32 30 12 90 21 12.7 55 180
CW50100 W5/8-11 24 40 16 100 26 17 70 255
CW50120 W5/8-11 44 40 16 120 26 17 70 340

SCタイプ(ステンレス)

アンカー寸法イメージ

品番    主要寸法 穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ねじ
長さ
胴体
外径
全長 ナット
二面幅
ドリル径 穿孔
深さ
SC625 M6×1.0 3 10 6 25 10 6.4 20 128
SC645 M6×1.0 8 15 6 45 10 6.4 35 175
SC660 M6×1.0 23 20 6 60 10 6.4 35 220
SC680 M6×1.0 43 20 6 80 10 6.4 35 400
SC850 M8×1.25 11 20 8 50 12 8.5 35 190
SC860 M8×1.25 21 20 8 60 12 8.5 35 220
SC870 M8×1.25 31 25 8 70 12 8.5 35 250
SC880 M8×1.25 41 30 8 80 12 8.5 35 310
SC890 M8×1.25 51 30 8 90 12 8.5 35 335
SC8100 M8×1.25 61 35 8 100 12 8.5 35 410
SC1050 M10×1.5 9 20 10 50 14 10.5 35 280
SC1060 M10×1.5 14 25 10 60 14 10.5 40 320
SC1070 M10×1.5 24 25 10 70 14 10.5 40 340
SC1080 M10×1.5 34 25 10 80 14 10.5 40 430
SC1090 M10×1.5 44 30 10 90 14 10.5 40 470
SC10100 M10×1.5 54 30 10 100 14 10.5 40 550
SC10120 M10×1.5 74 30 10 120 14 10.5 40 625
SC1260 M12×1.75 12 25 12 60 19 12.7 45 440
SC1270 M12×1.75 12 25 12 70 19 12.7 55 480
SC1280 M12×1.75 22 30 12 80 19 12.7 55 530
SC1290 M12×1.75 32 30 12 90 19 12.7 55 660
SC12100 M12×1.75 42 30 12 100 19 12.7 55 700
SC12120 M12×1.75 62 35 12 120 19 12.7 55 820
SC12150 M12×1.75 92 35 12 150 19 12.7 55 970
SC1680 M16×2.0 24 40 16 80 24 17 50 890
SC16100 M16×2.0 24 40 16 100 24 17 70 1,050
SC16120 M16×2.0 44 40 16 120 24 17 70 1,280
SC16150 M16×2.0 74 40 16 150 24 17 70 1,460
SC16190 M16×2.0 114 40 16 190 24 17 70 2,250
SC20100 M20×2.5 15 40 20 100 30 21.5 70 1,900
SC20130 M20×2.5 30 50 20 130 30 21.5 90 1,750
SC20150 M20×2.5 50 50 20 150 30 21.5 90 2,070
SC20190 M20×2.5 90 50 20 190 30 21.5 90 2,700
SC20230 M20×2.5 130 50 20 230 30 21.5 90 3,300
SCW2045 W1/4-20 8 15 6 45 10 6.4 35 175
SCW2550 W5/16-18 11 20 8 50 14 8.5 35 190
SCW3060 W3/8-16 14 25 9.5 60 14 10 40 320
SCW4070 W1/2-12 12 25 12 70 21 12.7 55 480
SCW50100 W5/8-11 24 40 16 100 26 17 70 1,050

DCタイプ(溶融亜鉛めっき)

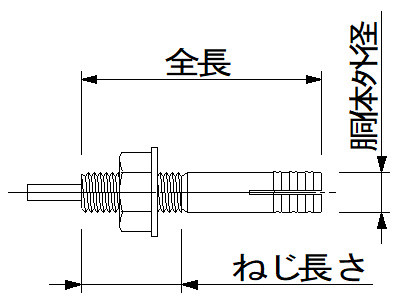

アンカー寸法イメージ

品番    主要寸法   穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ねじ
長さ
胴体
外径
全長 ナット
二面幅
ドリル径 穿孔
深さ
DC850 M8×1.25 11 20 8 50 13 8.5 35 98
DC860 M8×1.25 21 20 8 60 13 8.5 35 117
DC870 M8×1.25 31 25 8 70 13 8.5 35 135
DC880 M8×1.25 41 30 8 80 13 8.5 35 155
DC890 M8×1.25 51 30 8 90 13 8.5 35 175
DC8100 M8×1.25 61 35 8 100 13 8.5 35 195
DC1050 M10×1.5 9 20 10 50 17 10.5 35 155
DC1060 M10×1.5 14 25 10 60 17 10.5 40 190
DC1070 M10×1.5 24 25 10 70 17 10.5 40 210
DC1080 M10×1.5 34 25 10 80 17 10.5 40 230
DC1090 M10×1.5 44 30 10 90 17 10.5 40 250
DC10100 M10×1.5 54 30 10 100 17 10.5 40 320
DC10120 M10×1.5 74 30 10 120 17 10.5 40 370
DC1260 M12×1.75 12 25 12 60 19 12.7 45 220
DC1270 M12×1.75 12 25 12 70 19 12.7 55 250
DC1280 M12×1.75 22 30 12 80 19 12.7 55 270
DC1290 M12×1.75 32 30 12 90 19 12.7 55 290
DC12100 M12×1.75 42 30 12 100 19 12.7 55 360
DC12120 M12×1.75 62 35 12 120 19 12.7 55 450
DC12150 M12×1.75 92 35 12 150 19 12.7 55 550
DC1680 M16×2.0 24 40 16 80 24 17 50 420
DC16100 M16×2.0 24 40 16 100 24 17 70 500
DC16120 M16×2.0 44 40 16 120 24 17 70 590
DC16150 M16×2.0 74 40 16 150 24 17 70 780
DC16190 M16×2.0 114 40 16 190 24 17 70 1,080
DC20130 M20×2.5 30 50 20 130 30 21.5 90 900
DC20150 M20×2.5 50 50 20 150 30 21.5 90 1,100
DC20190 M20×2.5 90 50 20 190 30 21.5 90 1,320
DC20230 M20×2.5 130 50 20 230 30 21.5 90 1,650

PCタイプ(PSS処理)

アンカー寸法イメージ

品番    主要寸法 穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ねじ
長さ
胴体
外径
全長 ナット
二面幅
ドリル径 穿孔
深さ
PC645 M6×1.0 8 15 6 45 10 6.4 35 68
PC660 M6×1.0 23 20 6 60 10 6.4 35 78
PC840 M8×1.25 11 20 8 40 12 8.5 25 75
PC850 M8×1.25 11 20 8 50 12 8.5 35 90
PC860 M8×1.25 21 20 8 60 12 8.5 35 98
PC870 M8×1.25 31 25 8 70 12 8.5 35 105
PC880 M8×1.25 41 30 8 80 12 8.5 35 135
PC890 M8×1.25 51 30 8 90 12 8.5 35 150
PC8100 M8×1.25 61 35 8 100 12 8.5 35 195
PC1050 M10×1.5 9 20 10 50 14 10.5 35 110
PC1060 M10×1.5 14 25 10 60 14 10.5 40 123
PC1070 M10×1.5 24 25 10 70 14 10.5 40 145
PC1080 M10×1.5 34 25 10 80 14 10.5 40 169
PC1090 M10×1.5 44 30 10 90 14 10.5 40 205
PC10100 M10×1.5 54 30 10 100 14 10.5 40 252
PC10120 M10×1.5 74 30 10 120 14 10.5 40 340
PC1260 M12×1.75 12 25 12 60 19 12.7 45 175
PC1270 M12×1.75 12 25 12 70 19 12.7 55 183
PC1280 M12×1.75 22 30 12 80 19 12.7 55 213
PC1290 M12×1.75 32 30 12 90 19 12.7 55 243
PC12100 M12×1.75 42 30 12 100 19 12.7 55 275
PC12120 M12×1.75 62 35 12 120 19 12.7 55 345
PC12150 M12×1.75 92 35 12 150 19 12.7 55 468
PC1680 M16×2.0 24 40 16 80 24 17 50 340
PC16100 M16×2.0 24 40 16 100 24 17 70 380
PC16120 M16×2.0 44 40 16 120 24 17 70 462
PC16150 M16×2.0 74 40 16 150 24 17 70 660
PC16190 M16×2.0 114 40 16 190 24 17 70 870
PCW3060 W3/8-16 14 25 9.5 60 14 10 40 130
