特徴

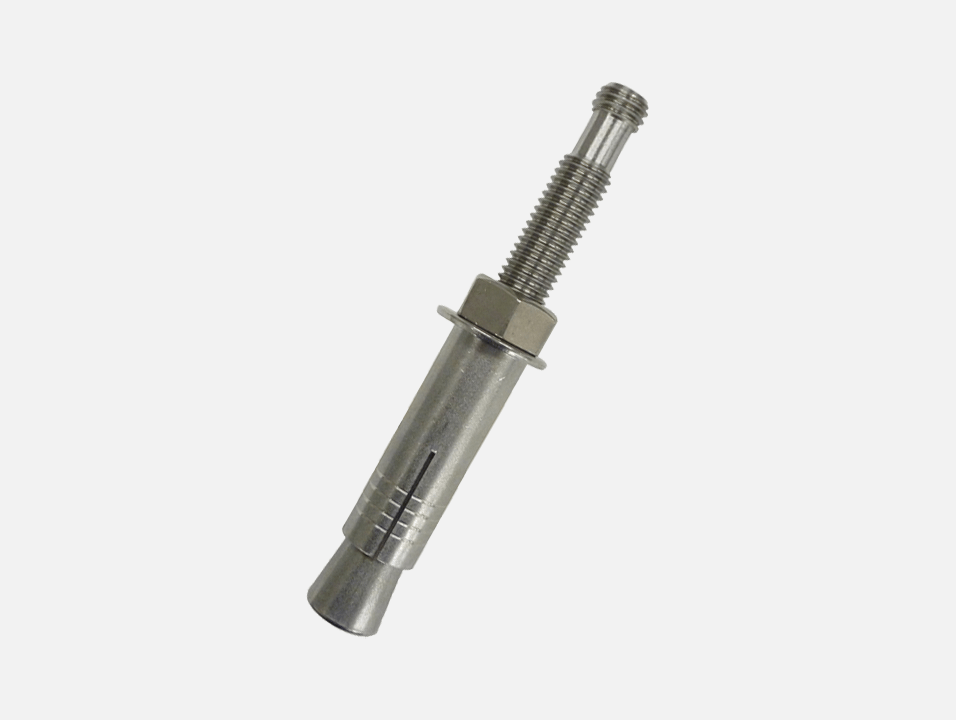

- 雄ネジタイプのアンカー。
- スリーブを専用打込棒にて打ち込む事により施工。
- アンカーを引き抜く方向に力が作用した場合、拡張部が追従して拡張する方式（追従拡張式）となっており、より安定した固着強度が得られる。
- 緩み止めナットが付属。
- ナットに緩みが生じた場合にも、ボルトのねじ無し部でナットが止まり脱落を防止。
施工方法

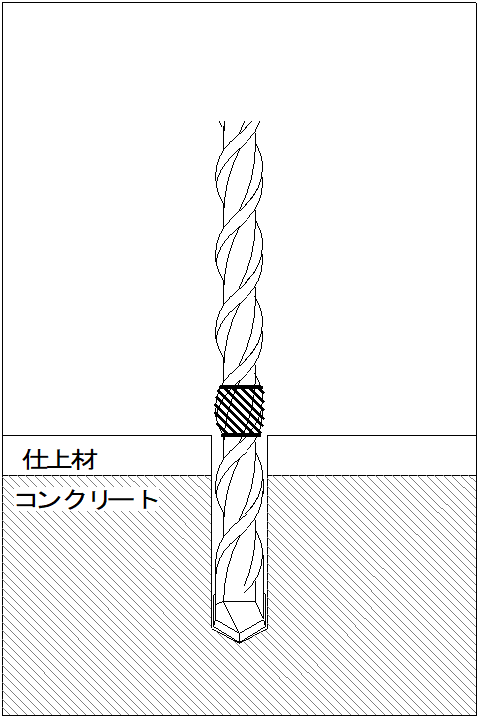

1.穿孔

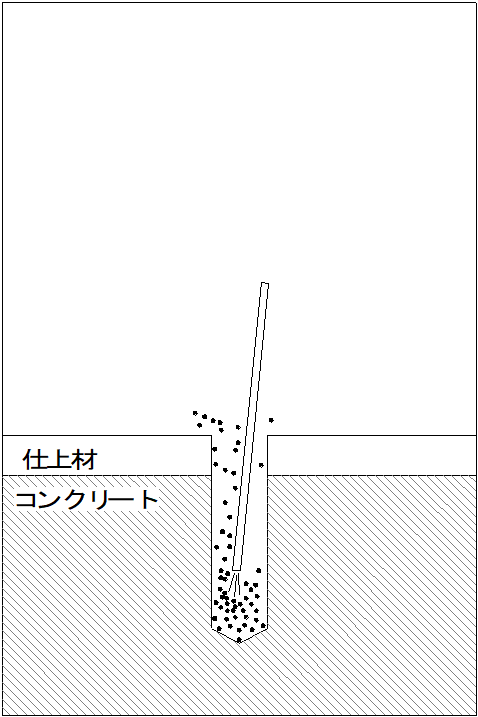

2.清掃

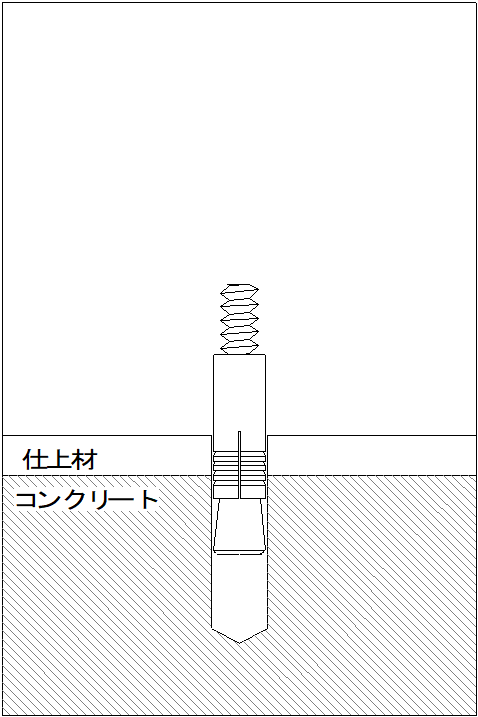

3.挿入

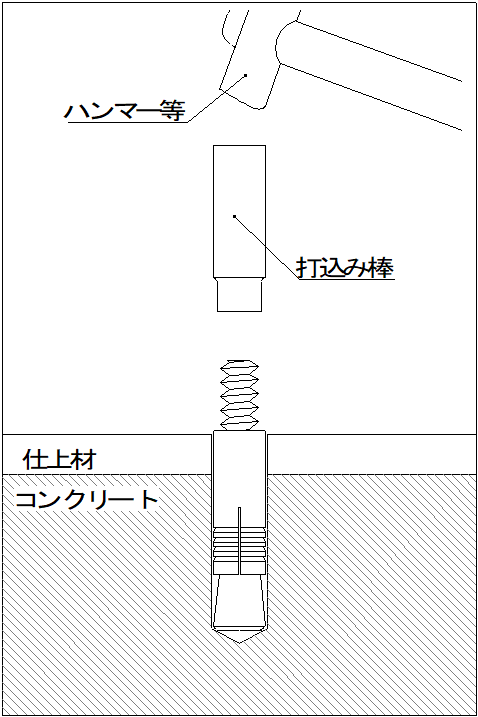

4.打込

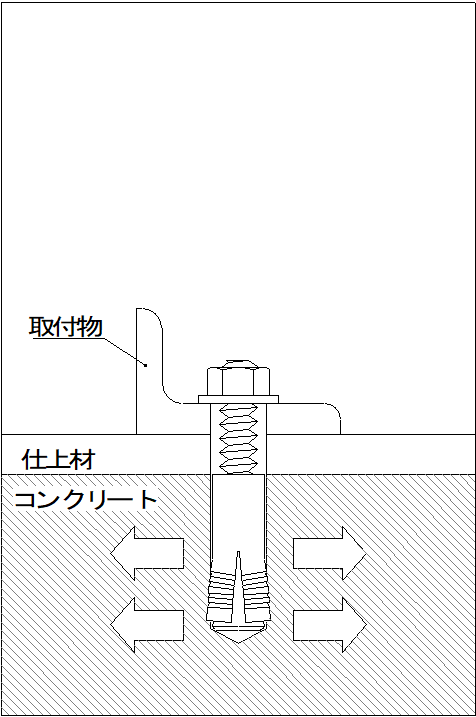

5.完了
強度表
| 製品のサイズ | 最大荷重(kN) | 埋込長さ（㎜） | |
| 引抜 | せん断 | ||
| 665 | 10.00 | 6.00 | 30.0 |
| 885 | 13.00 | 10.50 | 40.0 |
| 10105 | 19.00 | 17.00 | 45.0 |
| 12140 | 34.00 | 25.00 | 65.0 |
| 16170 | 38.00 | 45.00 | 70.0 |
| 20190 | 50.00 | 71.00 | 85.0 |
| 22210 | 78.00 | 87.00 | 100.0 |
| 24205 | 88.00 | 95.00 | 105.0 |
＊最大荷重は普通コンクリート（設計基準強度18N/㎟）における参考値です。
サイズ表
DSタイプ（ステンレス）
| 品番 | 主要寸法 | 穿孔仕様 | |||||
| ねじ | 最大取付物 厚さ |
ボルト | スリーブ 全長 |
ドリル径 | 穿孔 深さ |
||
| 直径 | 全長 | ||||||
| DS665 | M6×1.0 | 10 | 6 | 65 | 30 | 9.5 | 33 |
| DS885 | M8×1.25 | 13 | 8 | 85 | 40 | 12.5 | 45 |
| DS10105 | M10×1.5 | 23 | 10 | 105 | 45 | 14.5 | 50 |
| DS12140 | M12×1.75 | 30 | 12 | 140 | 65 | 18.0 | 72 |
| DS16170 | M16×2.0 | 45 | 16 | 170 | 70 | 22.5 | 82 |
| DS20190 | M20×2.5 | 38 | 20 | 190 | 85 | 28.0 | 98 |
| DS22210 | M22×2.5 | 39 | 22 | 210 | 100 | 33.0 | 113 |
| DS24205 | M24×3.0 | 19 | 24 | 205 | 105 | 35.0 | 120 |
