ハイアンカー ハイウェッジタイプ

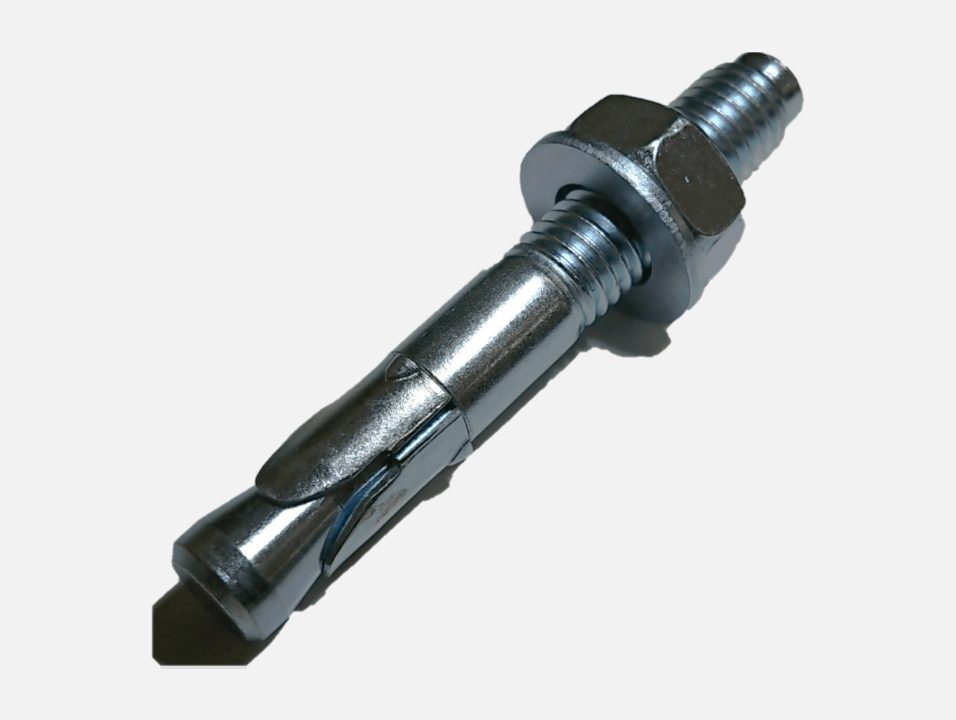

ハイアンカーHWタイプイメージ

特徴

  1. 雄ネジタイプのアンカー
  2. ナットを規定トルク値まで締め付ける事により施工。
    ⇒施工管理が容易。
  3. アンカーを引き抜く方向に力が作用した場合、拡張部が追従して拡張する方式(追従拡張式)となっており、より安定した固着強度が得られる。
  4. 取付物の上から施工可能。
  5. 締付方式の為、打撃方式では施工困難な隅打ちが可能。


用途
椅子取付け、配管・ダクト取付け、機械設置、エレベーター設置工事など

施工方法

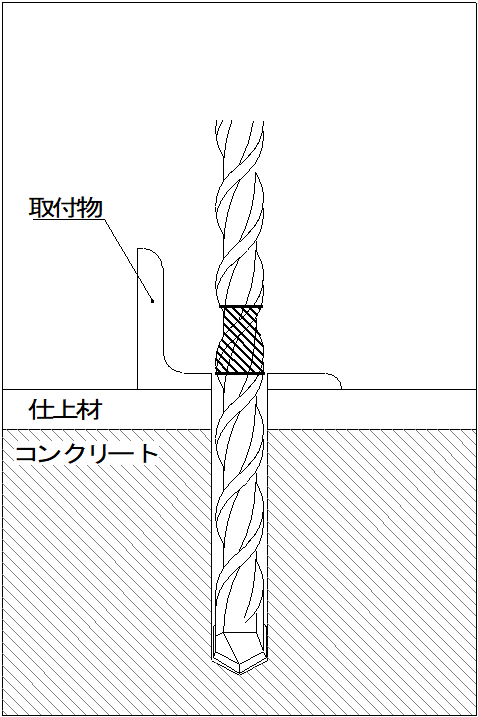

1.穿孔

施工方法-穿孔
ドリルで所定の深さ(マーキング等による)まで穿孔する。

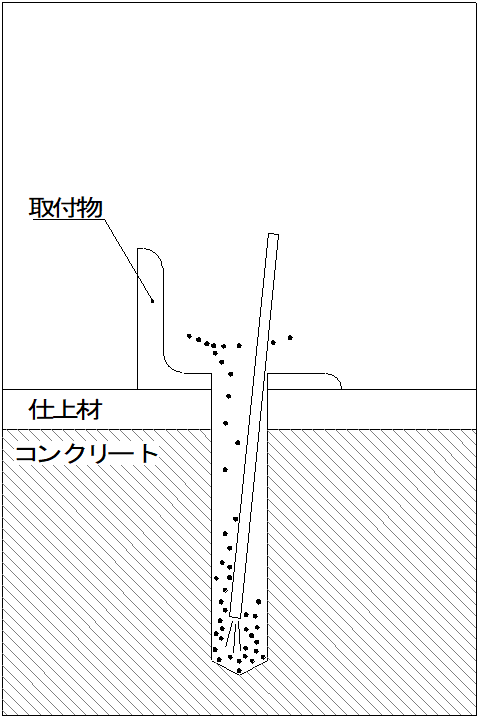

2.清掃

施工方法-清掃
ブロワー等を使用して孔内の切粉を除去する。

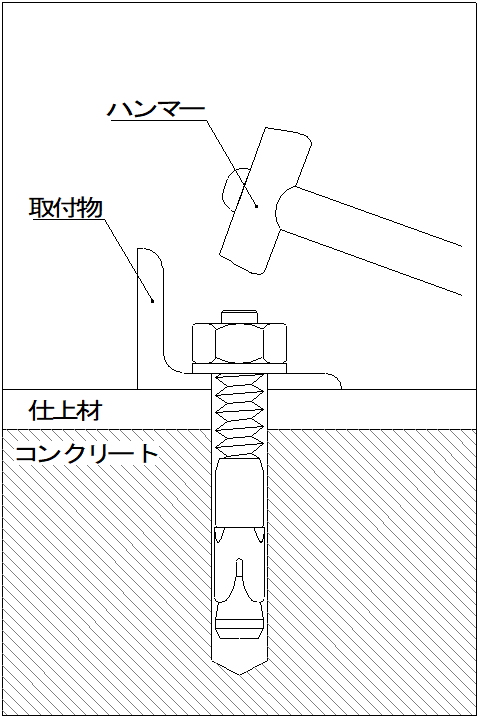

3.挿入

施工方法-挿入
ナット、ワッシャーをセットし、ハンマー等でアンカーを穴に押し込む。

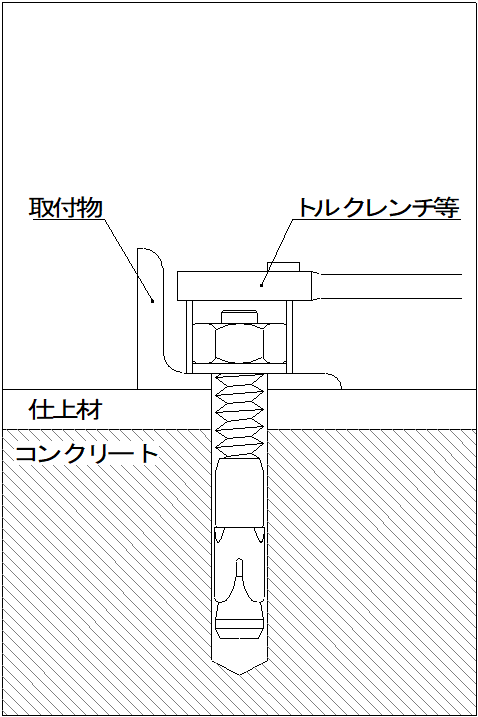

4.締付

施工方法-締付
トルクレンチを使用し規定のトルク値まで締付ける。

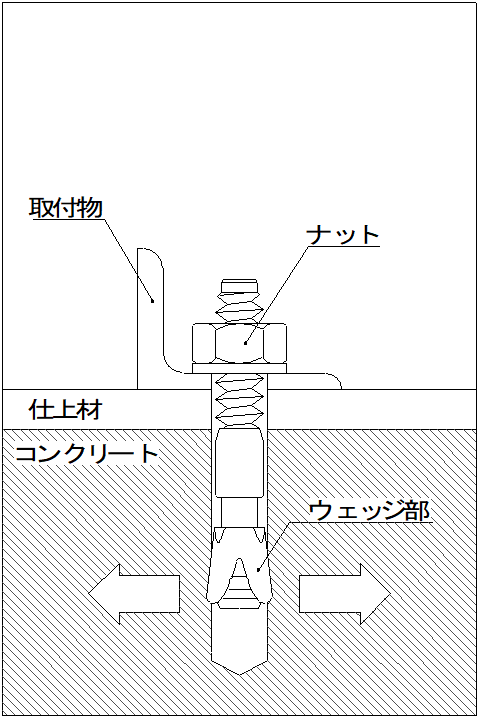

5.完了

完了

強度表

製品のサイズ 最大荷重(kN) 有効埋込長さ(㎜) アンカー外径(㎜)
引抜 せん断
857 14.40 8.82 35 8.0
1068~10100 20.11 13.72 40 10.0
1280~12120 25.30 21.56 45 12.0
16100 28.91 39.92 50 16.0
3068 20.11 11.61 40 10.0

*最大荷重は普通コンクリート(設計基準強度18N/㎟)における参考値です。

サイズ表

HWタイプ(電気亜鉛めっき)

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ねじ
長さ
全長 ナット
二面幅
ドリル径 穿孔
深さ
HW857 M8×1.25 3 22.5 57 13 8 45 81
HW1070 M10×1.5 9 30 70 17 10 55 100
HW10100 M10×1.5 39 60 100 17 10 55 137
HW1280 M12×1.75 9 33 80 19 12 65 164
HW12100 M12×1.75 29 53 100 19 12 65 178
HW12120 M12×1.75 49 73 120 19 12 65 222
HW16100 M16×2.0 17 45 100 24 16 70 370
HW3068TN W3/8-16 28 68 14 10 55 192

*HW3068TNは高ナット仕様の製品となります。

SHWタイプ(ステンレス)

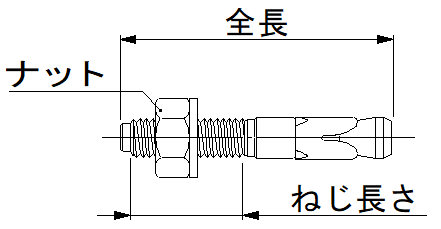

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ 最大取付物
厚さ
ねじ
長さ
全長 ナット
二面幅
ドリル径 穿孔
深さ
SHW857 M8×1.25 3 22.5 57 13 8 45 215
SHW1068 M10×1.5 7 28 68 17 10 55 370
SHW10100 M10×1.5 39 60 100 17 10 55 420
SHW1280 M12×1.75 9 33 80 19 12 65 614
SHW12100 M12×1.75 29 53 100 19 12 65 625
SHW16100 M16×2.0 17 45 100 24 16 70 1,220
