ハイアンカー Nタイプ

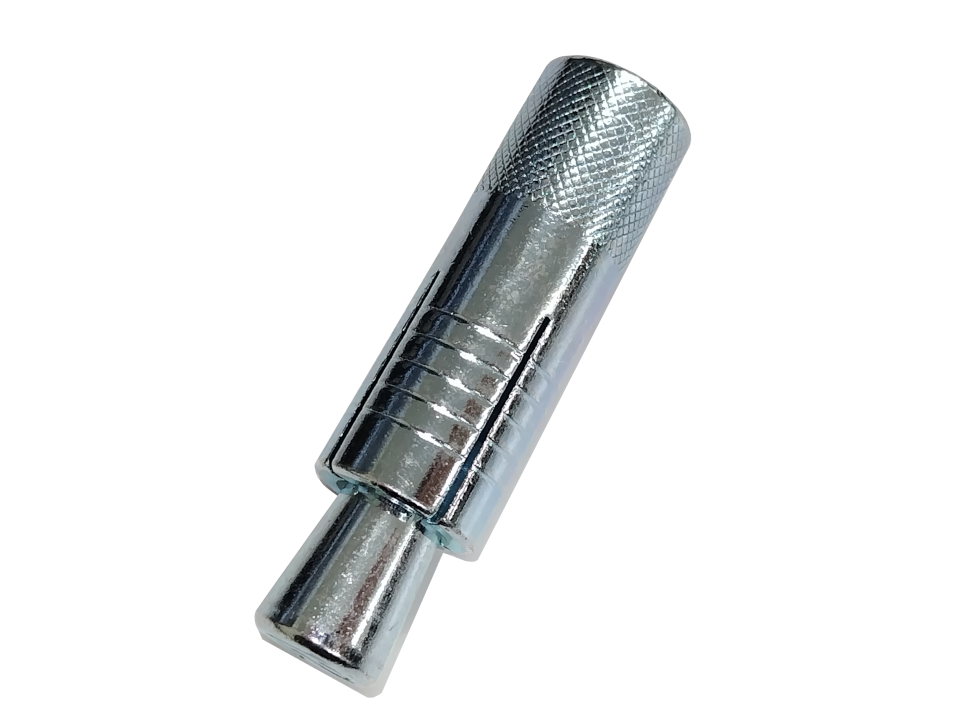

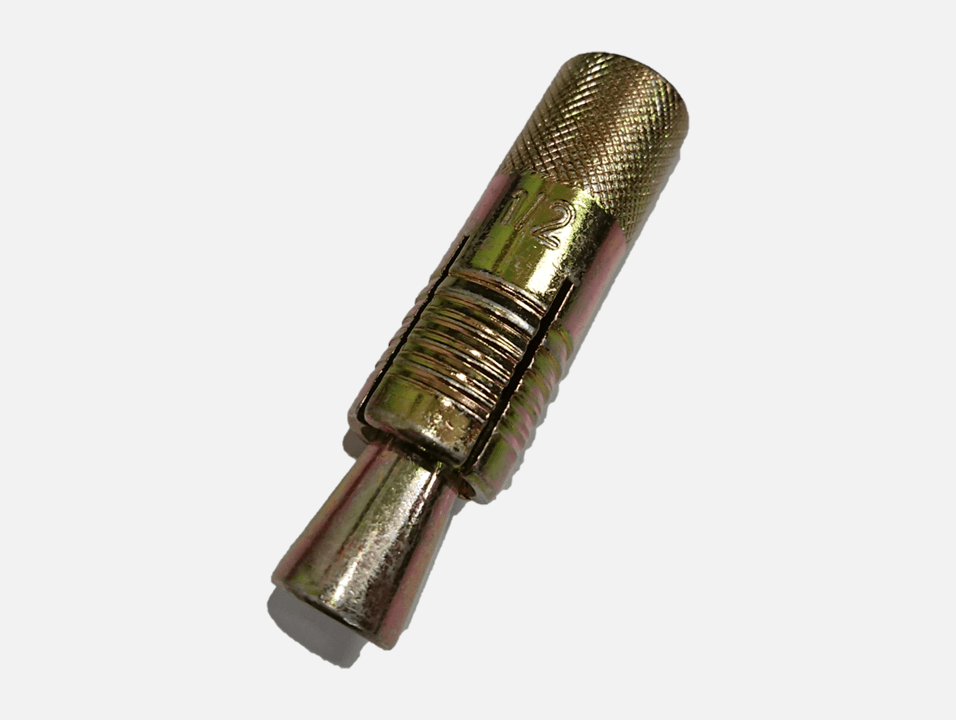

ハイアンカーNタイプイメージ

特徴

  1. 雌ネジタイプのアンカー。
  2. アンカー本体を専用打込棒にて打ち込む事により施工。
  3. 適切な長さのボルトを選定して頂くことにより、様々な厚さの取付物を固定可能。
  4. アンカー施工後、施工面がフラット(施工面からの突起が無い)。


用途
空調工事、看板取付工事、軽天工事、仮設足場設置など

施工方法

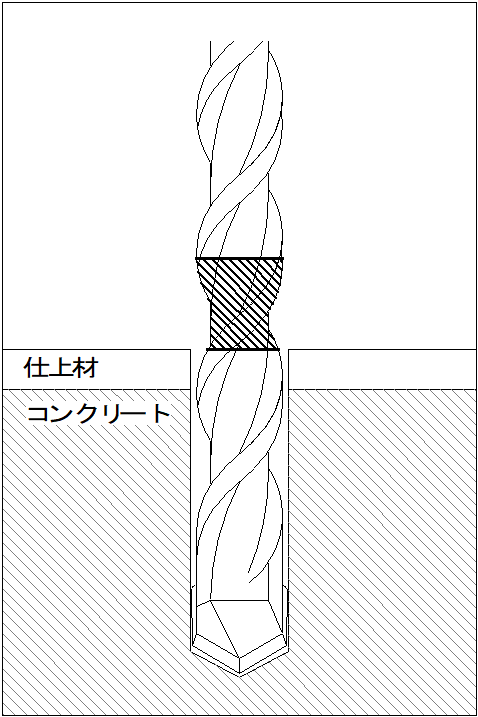

1.穿孔

施工方法-穿孔
ドリルで所定の深さ(マーキング等による)まで穿孔する。

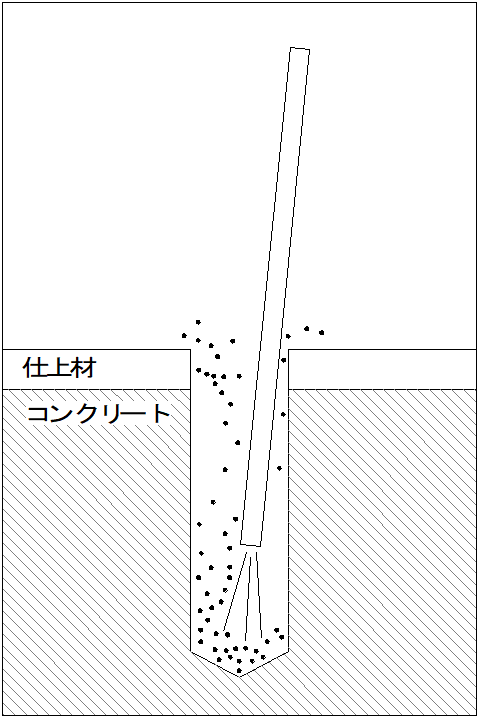

2.清掃

施工方法-清掃
ブロワー等を使用して孔内の切粉を除去する。

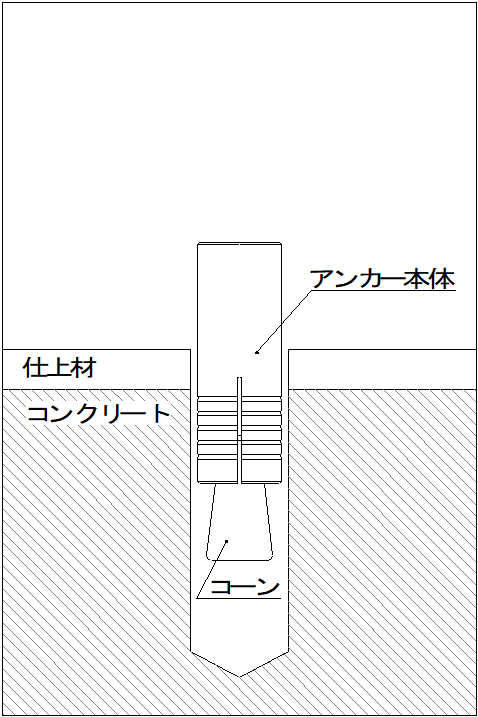

3.挿入

施工方法-挿入
アンカーを孔底に接するまで挿入する。

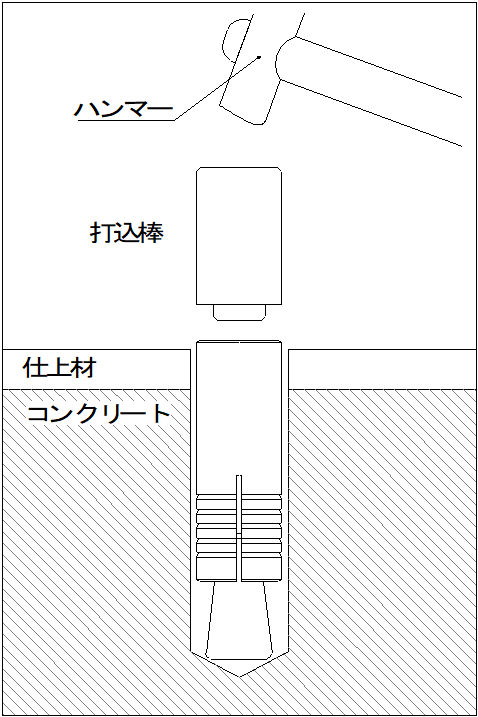

4.打込

施工方法-打込
専用打込棒を使用し、打ち込みの手ごたえ又は打撃音が変わるまで打ち込む。

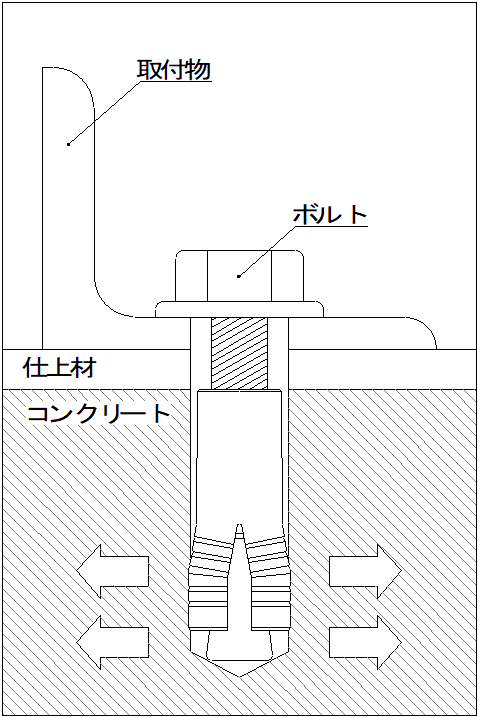

5.完了

完了

強度表

製品のサイズ 最大荷重(kN) 埋込長さ(㎜) アンカー外径(㎜)
引抜
630 9.74 30 10.5
835 13.51 35 12.0
1040 17.76 40 14.0
1250 25.78 50 17.5
1660 42.10 60 21.5
2080 46.44 80 25.5
2293 58.77 93 28.5
W2030 9.74 30 10.5
W2535 13.51 35 12.0
W3030 11.94 30 12.0
W3040 17.76 40 14.0
W4050 25.78 50 17.5
W5060 42.10 60 21.5
W6080 46.44 80 25.5

*最大荷重は普通コンクリート(設計基準強度18N/㎟)における参考値です。

サイズ表

Nタイプ(電気亜鉛めっき)

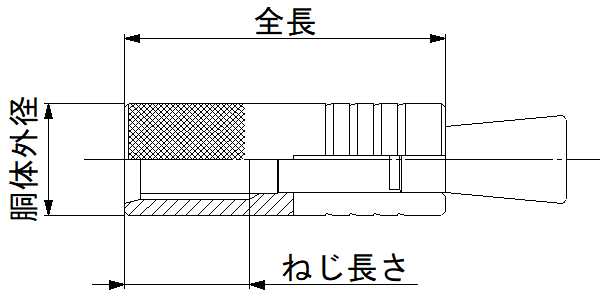

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ ねじ
長さ
胴体
外径
全長 ドリル径 穿孔
深さ
N630 M6×1.0 11.0 10.5 30 11.0 33 58
N835 M8×1.25 13.0 12.0 35 12.5 38 60
N1040 M10×1.5 16.0 14.0 40 14.5 45 66
N1250 M12×1.75 22.0 17.5 50 18.0 56 122
N1660 M16×2.0 25.0 21.5 60 22.0 67 225
N2080 M20×2.5 35.0 25.5 80 26.0 90 480
N2293 M22×2.5 41.0 28.5 93 29.0 103 600
NW2030 W1/4-20 11.0 10.5 30 11.0 33 58
NW2535 W5/16-18 13.0 12.0 35 12.5 38 60
NW3030 W3/8-16 11.0 12.0 30 12.5 33 66
NW3040 W3/8-16 16.0 14.0 40 14.5 45 66
NW4050 W1/2-12 22.0 17.5 50 18.0 56 122
NW5060 W5/8-11 25.0 21.5 60 22.0 67 225
NW6080 W3/4-10 36.0 25.5 80 26.0 90 480


SNタイプ(ステンレス)

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ ねじ
長さ
胴体
外径
全長 ドリル径 穿孔
深さ
N630 M6×1.0 11.0 10.5 30 11.0 33 58
N835 M8×1.25 13.0 12.0 35 12.5 38 60
N1040 M10×1.5 16.0 14.0 40 14.5 45 66
N1250 M12×1.75 22.0 17.5 50 18.0 56 122
N1660 M16×2.0 25.0 21.5 60 22.0 67 225
N2080 M20×2.5 35.0 25.5 80 26.0 90 480
N2293 M22×2.5 41.0 28.5 93 29.0 103 600
NW2030 W1/4-20 11.0 10.5 30 11.0 33 58
NW2535 W5/16-18 13.0 12.0 35 12.5 38 60
NW3030 W3/8-16 11.0 12.0 30 12.5 33 66
NW3040 W3/8-16 16.0 14.0 40 14.5 45 66
NW4050 W1/2-12 22.0 17.5 50 18.0 56 122
NW5060 W5/8-11 25.0 21.5 60 22.0 67 225
NW6080 W3/4-10 36.0 25.5 80 26.0 90 480
