ハイアンカー テーパーナットタイプ

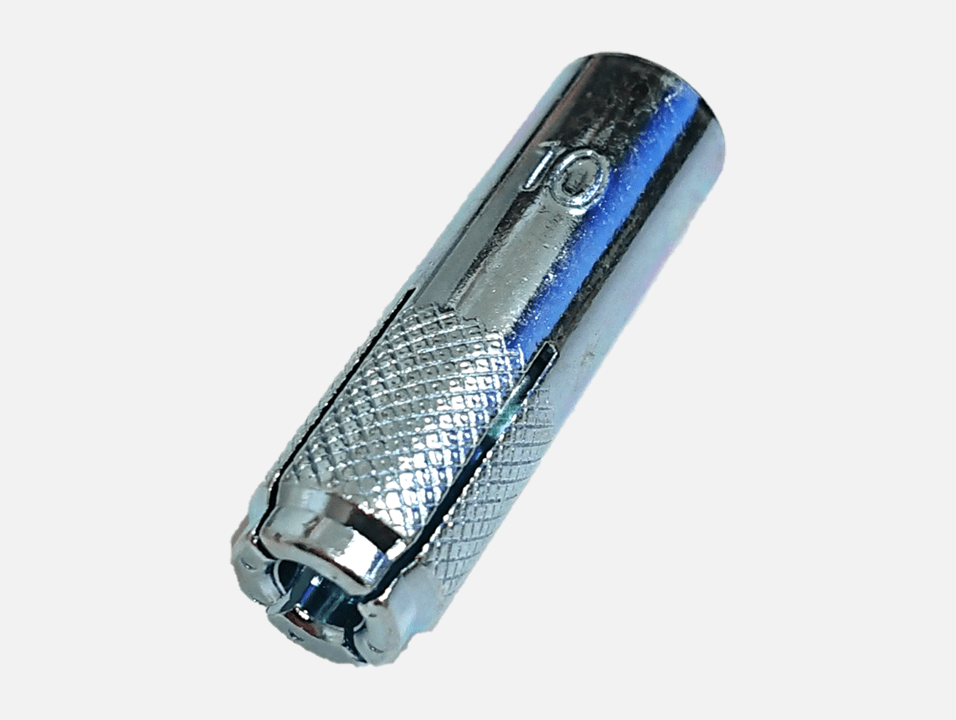

ハイアンカーTNタイプイメージ

特徴

  1. 雌ネジタイプのアンカー。
  2. アンカー本体を専用打込棒にて打ち込む事により施工。
  3. 専用打込棒の段部が本体端部に接するまで打ち込めば施工完了と判断可能。
    ⇒施工管理が容易。
  4. 適切な長さのボルトを選定して頂くことにより、様々な厚さの取付物を固定可能。
  5. アンカー施工後、施工面がフラット(施工面からの突起が無い)。


用途
電気工事、空調工事、配管工事など

施工方法

1.穿孔

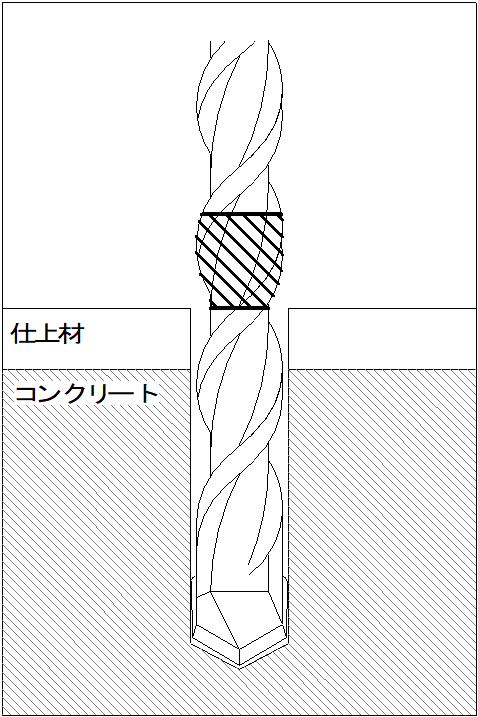

施工方法-穿孔
ドリルで所定の深さ(マーキング等による)まで穿孔する。

2.清掃

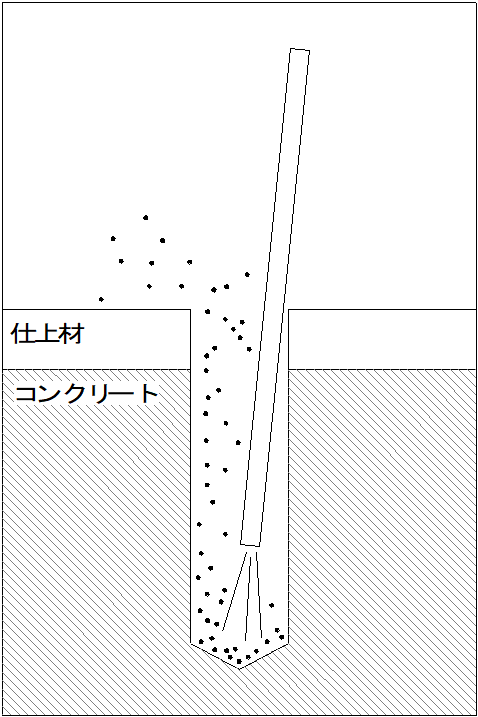

施工方法-清掃
ブロワー等を使用して孔内の切粉を除去する。

3.挿入

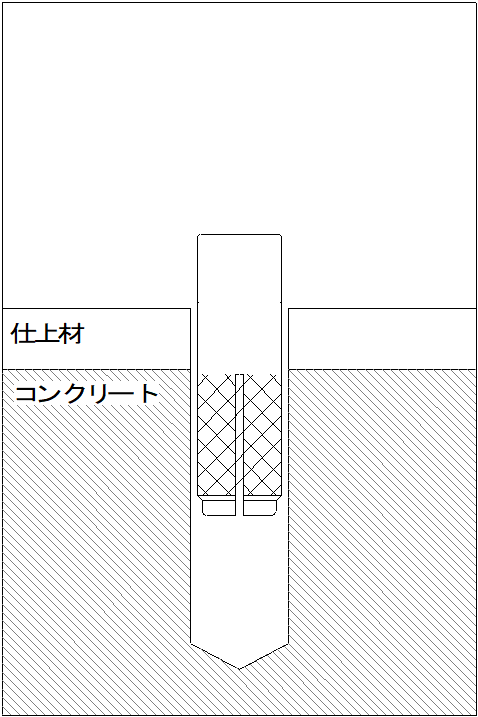

施工方法-挿入
アンカーを孔底に接するまで挿入する。

4.打込

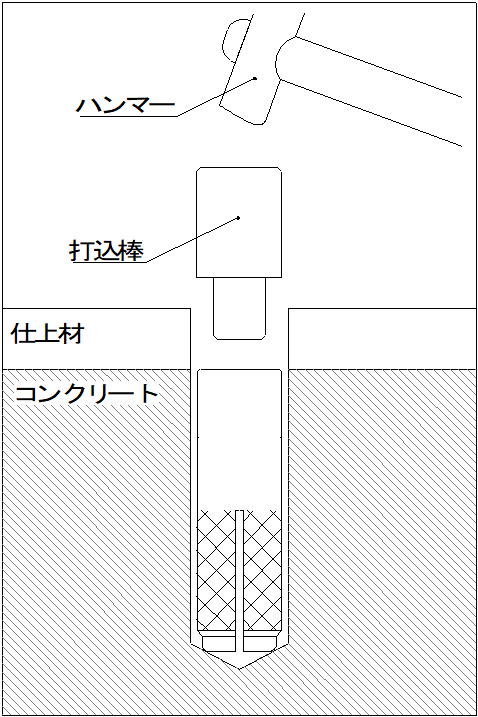

施工方法-打込
専用打込棒を使用し、打込棒の段部が本体端部に接するまで打ち込む。

5.完了

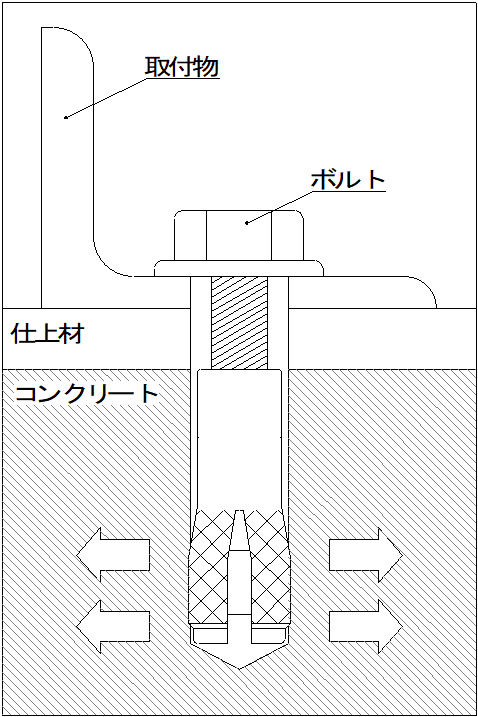

完了

強度表

製品のサイズ 最大荷重(kN) 埋込長さ(㎜) アンカー外径(㎜)
引抜
625 6.36 25 8.0
830 9.85 30 10.0
1040 16.96 40 12.0
1250 22.64 50 16.0
1660 25.88 60 20.0
W2025 6.38 25 8.0
W2530 9.85 30 10.0
W3030 13.65 30 12.0
W3040 16.96 40 12.0
W4050 22.64 50 16.0
W5060 25.88 60 20.0

*最大荷重は普通コンクリート(設計基準強度18N/㎟)における参考値です。

サイズ表

TNタイプ(電気亜鉛めっき)

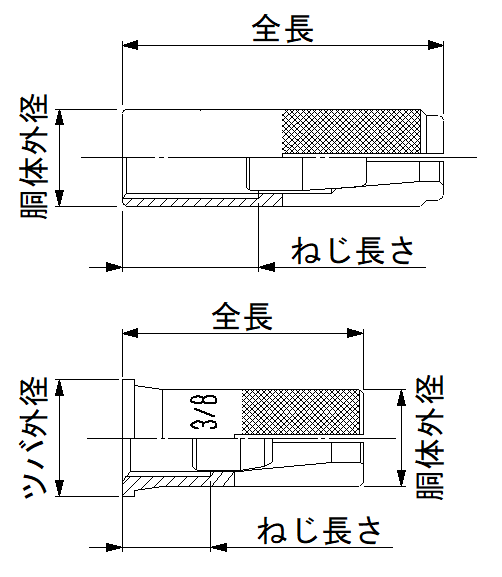

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ ねじ
長さ
胴体
外径
全長 ドリル径 穿孔
深さ
TN625 M6×1.0 11.5 8 25 8.5 25 54
TN830 M8×1.25 13.5 10 30 10.5 30 57
TN1040 M10×1.5 17.5 12 40 12.5 40 64
TN1250 M12×1.75 22.0 16 50 16.5 50 108
TN1660 M16×2.0 26.0 20 60 21.0 60 278
TNW2025 W1/4-20 11.5 8 25 8.5 25 38
TNW2530 W5/16-18 13.5 10 30 10.5 30 57
TNW3030 W3/8-16 13.0 12 30 12.5 30 45
TNW3040 W3/8-16 18.0 12 40 12.5 40 64
TNW4050 W1/2-12 21.5 16 50 16.5 50 108
TNW5060 W5/8-11 31.0 20 60 21.0 60 278


*TNW3030はツバ付仕様となります

STNタイプ(ステンレス)

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
ねじ ねじ
長さ
胴体
外径
全長 ドリル径 穿孔
深さ
STN625 M6×1.0 11.5 8 25 8.5 25 136
STN830 M8×1.25 14.0 10 30 10.5 30 170
STN1040 M10×1.5 17.0 12 40 12.5 40 225
STN1250 M12×1.75 20.0 16 50 16.5 50 380
STN1660 M16×2.0 30.0 20 60 21.0 60 1,000
STNW2530 W5/16-18 14.0 10 30 10.5 30 170
STNW3030 W3/8-16 11.0 12 30 12.5 30 225
STNW3040 W3/8-16 17.0 12 40 12.5 40 225
STNW4050 W1/2-12 20.0 16 50 16.5 50 380
STNW5060 W5/8-11 30.0 20 60 21.0 60 1,000


*STNW3030はツバ付仕様となります
