ハイアンカー Wタイプ

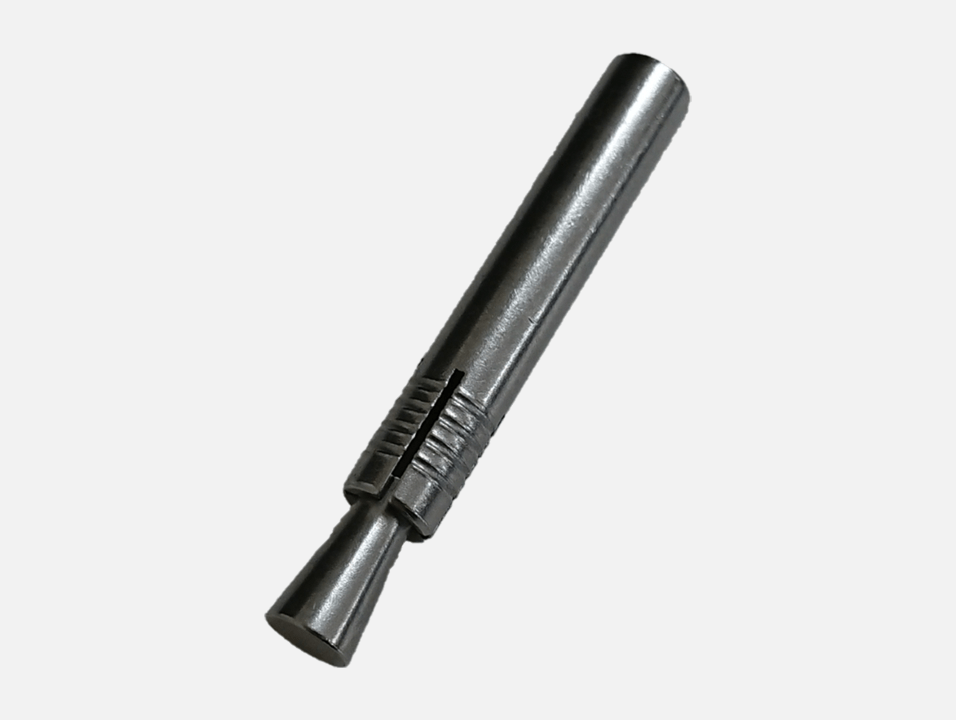

ハイアンカーWタイプイメージ

特徴

  1. アンカー本体を打ち込む事により施工。
  2. 本体頭部に建具を溶接して取り付ける。


用途
シャッター・サッシの外枠、窓枠、ドア枠などの取付工事

施工方法

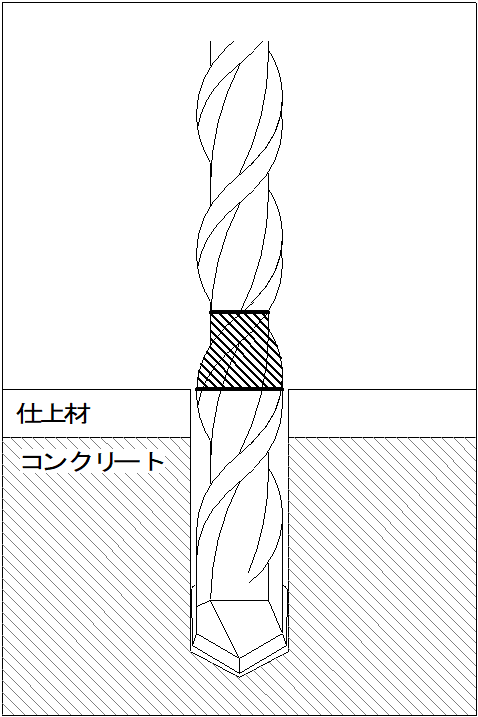

1.穿孔

施工方法-穿孔
ドリルで所定の深さ(マーキング等による)まで穿孔する。

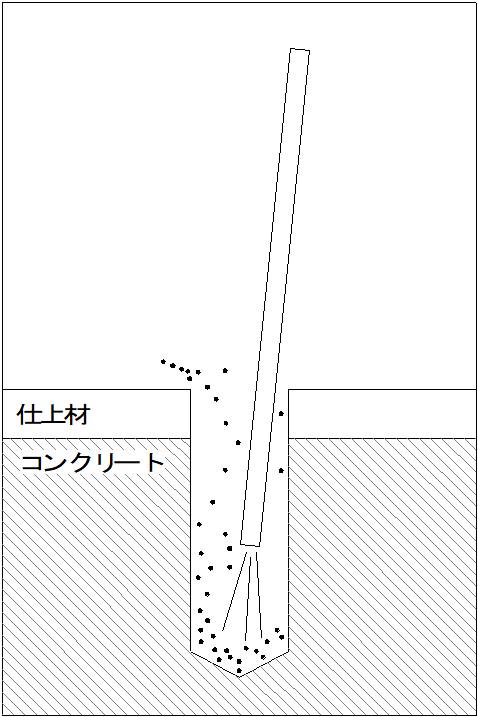

2.清掃

施工方法-清掃
ブロワー等を使用して孔内の切粉を除去する。

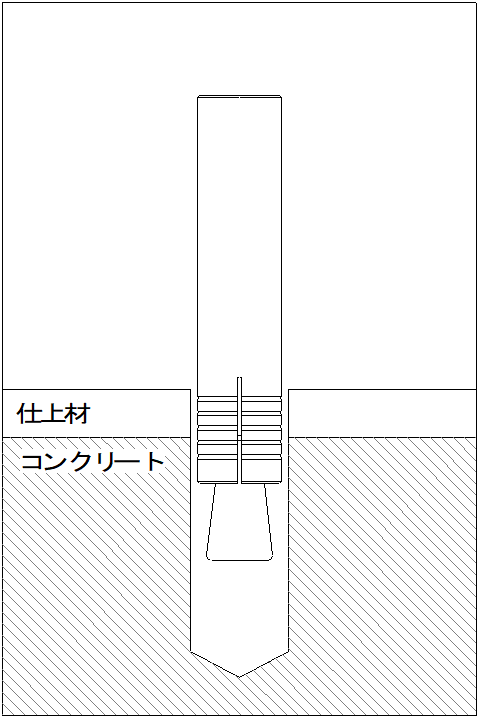

3.挿入

施工方法-挿入
アンカーを孔底に接するまで挿入する。

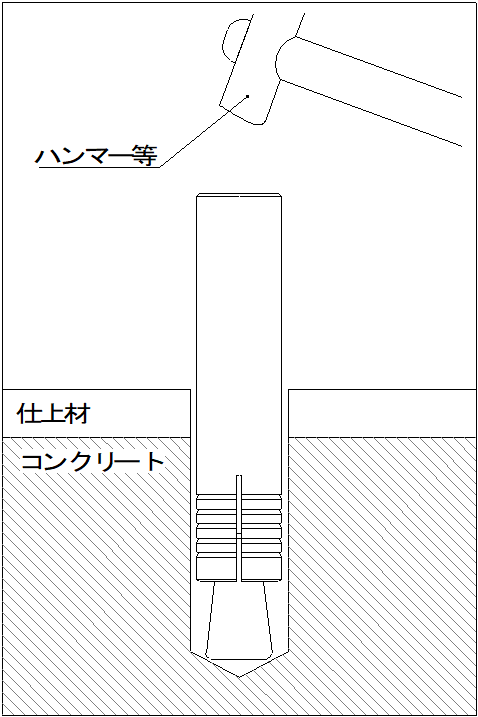

4.打込

施工方法-打込
ハンマーで打込の出ごたえまたは打撃音が変わるまで打ち込む。

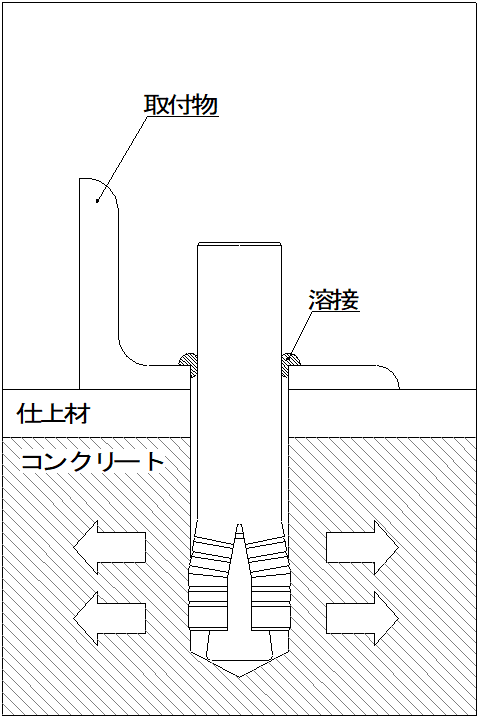

5.完了

完了

強度表

製品のサイズ 最大荷重(kN) 埋込長さ(㎜) アンカー外径(㎜)
引抜 せん断
1040~1060 11.29 12.30 30 10.0

*最大荷重は普通コンクリート(設計基準強度18N/㎟)における参考値です。

サイズ表

Wタイプ(鉄・生地)

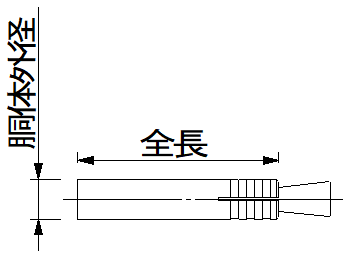

アンカー寸法イメージ

品番 主要寸法 穿孔仕様 標準価格
(円/本)
胴体
外径
全長 ドリル径 穿孔
深さ
W1040 10 40 10.5 33 34
W1045 10 45 10.5 33 35
W1050 10 50 10.5 33 37
W1055 10 55 10.5 33 38
W1060 10 60 10.5 33 39
