特徴
- 芯棒をハンマーで打ち込む事により施工。
⇒打込みに特殊な工具は不要。
⇒施工完了の確認が容易。 - 取付物の上からでも施工可。
⇒施工時の位置ずれリスクを低減。
用途
ブラインド取付け、配電盤取付け、案内板固定など
施工方法

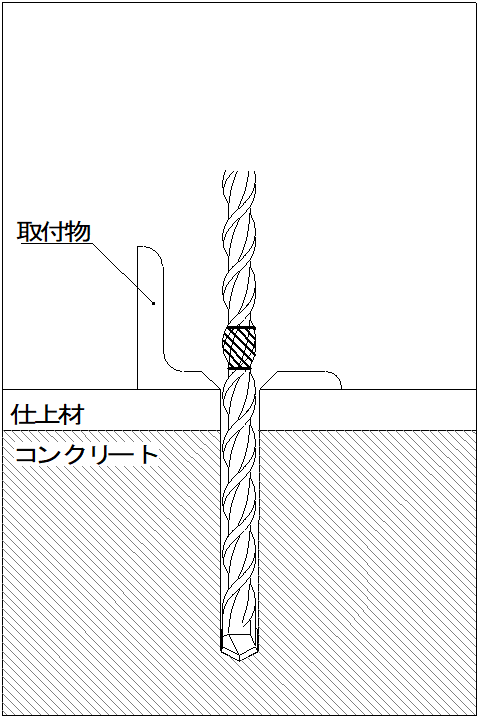

1.穿孔

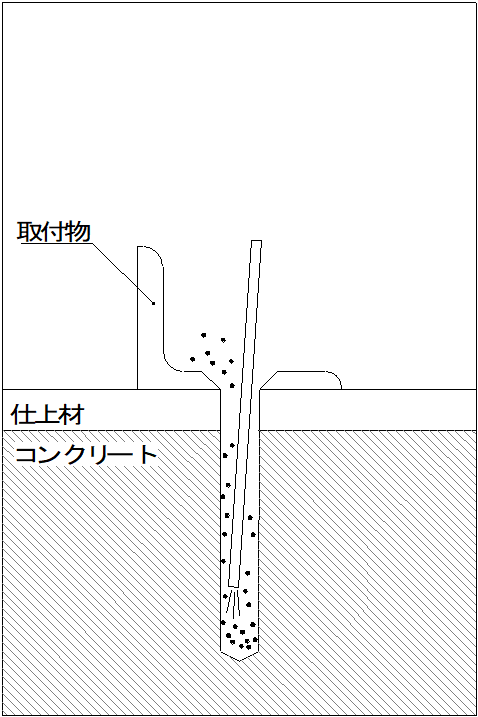

2.清掃

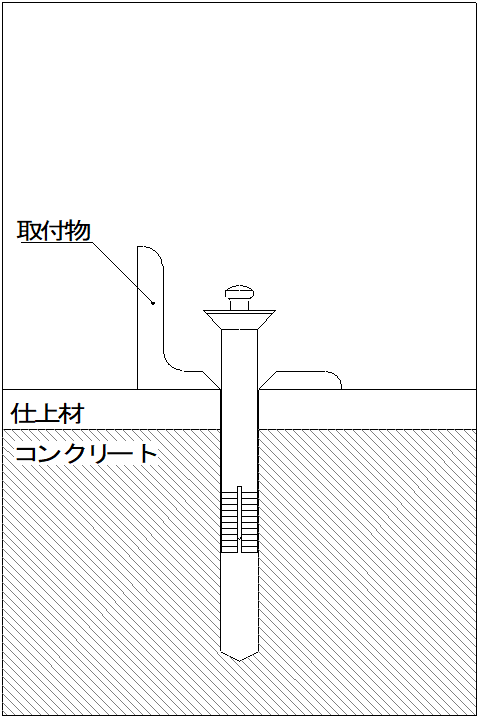

3.挿入

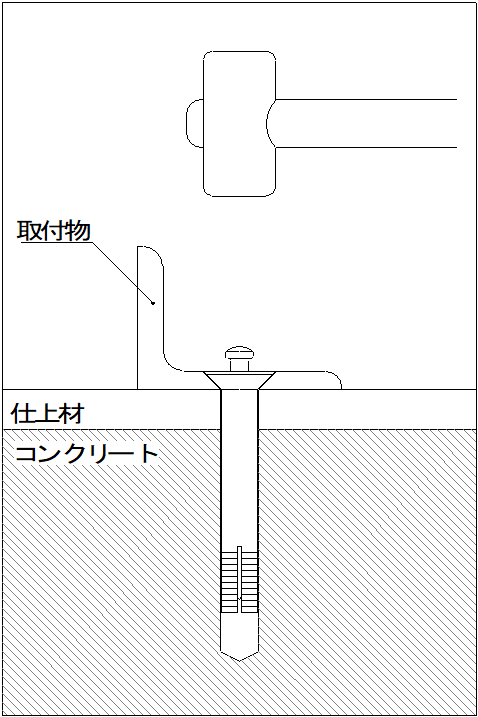

4.打込

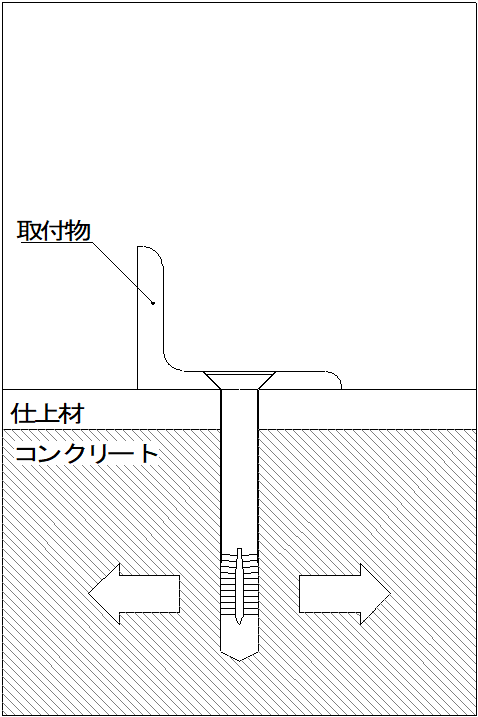

5.完了
強度表
| 製品のサイズ | 最大荷重(kN) | 埋込長さ（㎜） | アンカー外径（㎜） | |
| 引抜 | せん断 | |||
| 420～425 | 1.96 | 2.35 | 15 | 4.0 |
| 525～530 | 2.94 | 4.11 | 20 | 5.0 |
| 630～6100 | 4.90 | 5.88 | 25 | 6.0 |
＊最大荷重は普通コンクリート（設計基準強度18N/㎟）における参考値です。

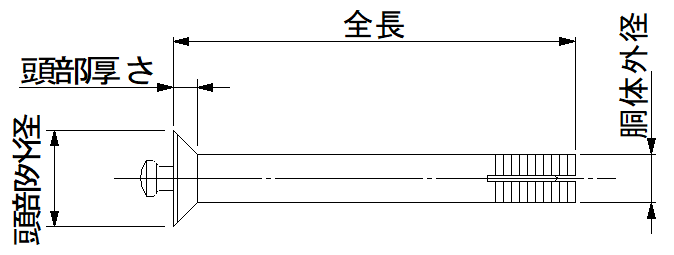

サイズ表
Yタイプ（電気亜鉛めっき）
| 品番 | 主要寸法 | 穿孔仕様 | 標準価格 （円/本） |
||||
| 最大取付物 厚さ |
胴体 外径 |
頭部 外径 | 全長 | ドリル径 | 穿孔 深さ |
||
| Y420 | 5 | 4 | 8 | 20 | 4.3 | 17 | 25 |
| Y425 | 10 | 4 | 8 | 25 | 4.3 | 17 | 27 |
| Y525 | 5 | 5 | 10 | 25 | 5.4 | 23 | 32 |
| Y530 | 10 | 5 | 10 | 30 | 5.4 | 23 | 34 |
| Y630 | 5 | 6 | 12 | 30 | 6.4 | 28 | 41 |
| Y640 | 15 | 6 | 12 | 40 | 6.4 | 28 | 43 |
| Y650 | 25 | 6 | 12 | 50 | 6.4 | 28 | 53 |
| Y660 | 35 | 6 | 12 | 60 | 6.4 | 28 | 69 |
SYタイプ（ステンレス）
| 品番 | 主要寸法 | 穿孔仕様 | 標準価格 （円/本） |
||||
| 最大取付物 厚さ |
胴体 外径 |
頭部 外径 | 全長 | ドリル径 | 穿孔 深さ |
||
| SY420 | 5 | 4 | 8 | 20 | 4.3 | 17 | 89 |
| SY425 | 10 | 4 | 8 | 25 | 4.3 | 17 | 97 |
| SY525 | 5 | 5 | 10 | 25 | 5.4 | 23 | 110 |
| SY530 | 10 | 5 | 10 | 30 | 5.4 | 23 | 117 |
| SY630 | 5 | 6 | 12 | 30 | 6.4 | 28 | 143 |
| SY640 | 15 | 6 | 12 | 40 | 6.4 | 28 | 166 |
| SY650 | 25 | 6 | 12 | 50 | 6.4 | 28 | 180 |
| SY660 | 35 | 6 | 12 | 60 | 6.4 | 28 | 200 |
PYタイプ（PSS処理）
| 品番 | 主要寸法 | 穿孔仕様 | 標準価格 （円/本） |
||||
| 最大取付物 厚さ |
胴体 外径 |
頭部 外径 | 全長 | ドリル径 | 穿孔 深さ |
||
| PY420 | 5 | 4 | 8 | 20 | 4.3 | 17 | 48 |
| PY425 | 10 | 4 | 8 | 25 | 4.3 | 17 | 51 |
| PY525 | 5 | 5 | 10 | 25 | 5.4 | 23 | 60 |
| PY530 | 10 | 5 | 10 | 30 | 5.4 | 23 | 65 |
| PY630 | 5 | 6 | 12 | 30 | 6.4 | 28 | 71 |
| PY640 | 15 | 6 | 12 | 40 | 6.4 | 28 | 84 |
| PY650 | 25 | 6 | 12 | 50 | 6.4 | 28 | 96 |
| PY660 | 35 | 6 | 12 | 60 | 6.4 | 28 | 120 |
