特徴

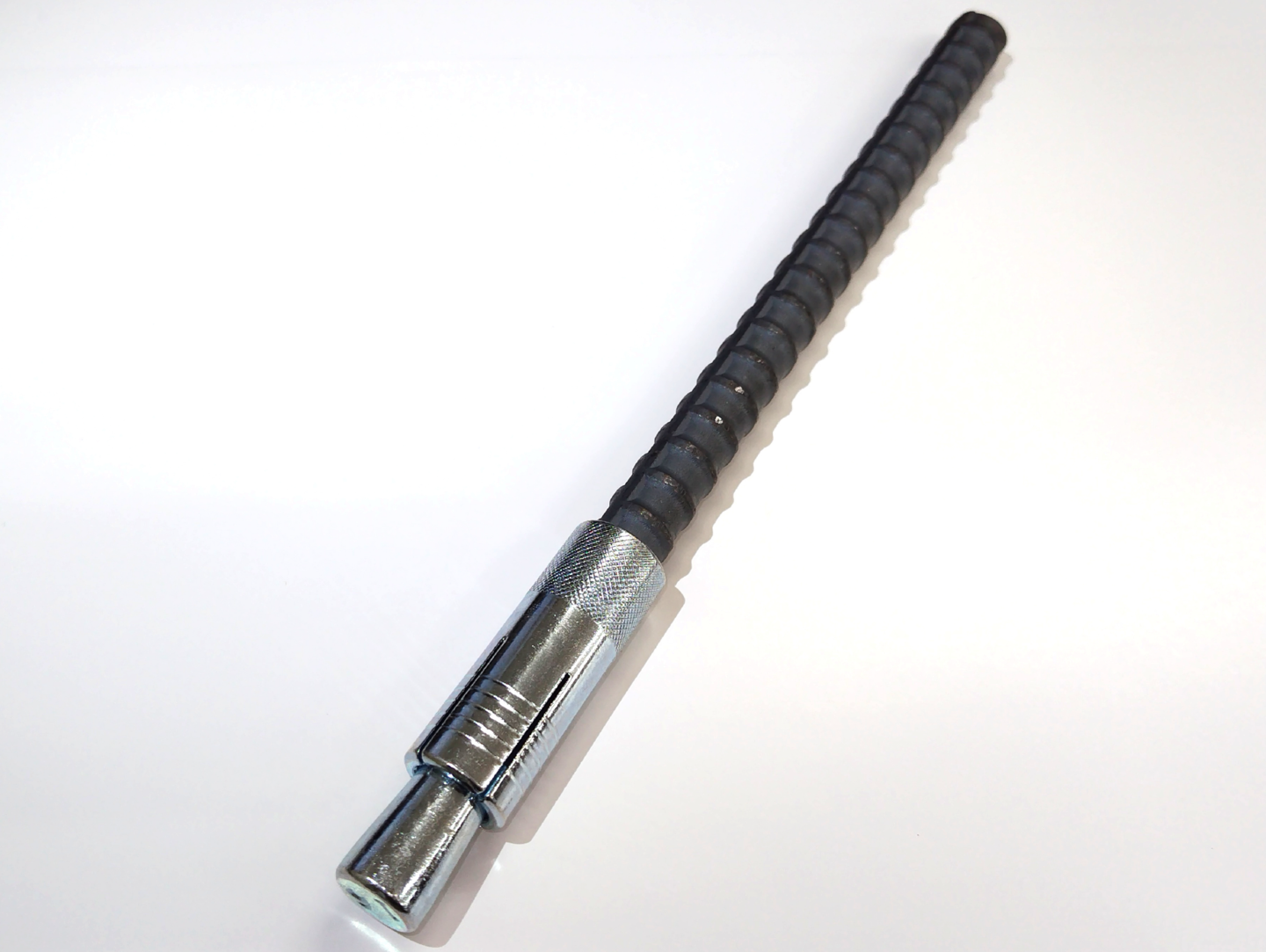

- SD345異形鉄筋付きのあと施工アンカー。
- 鉄筋端部をハンマーで叩きアンカーを打ち込むためスピーディーな施工が可能
- 鉄筋の緩み防止のためのポンチプレス加工
用途
伸縮装置の設置、差筋用途など
施工方法

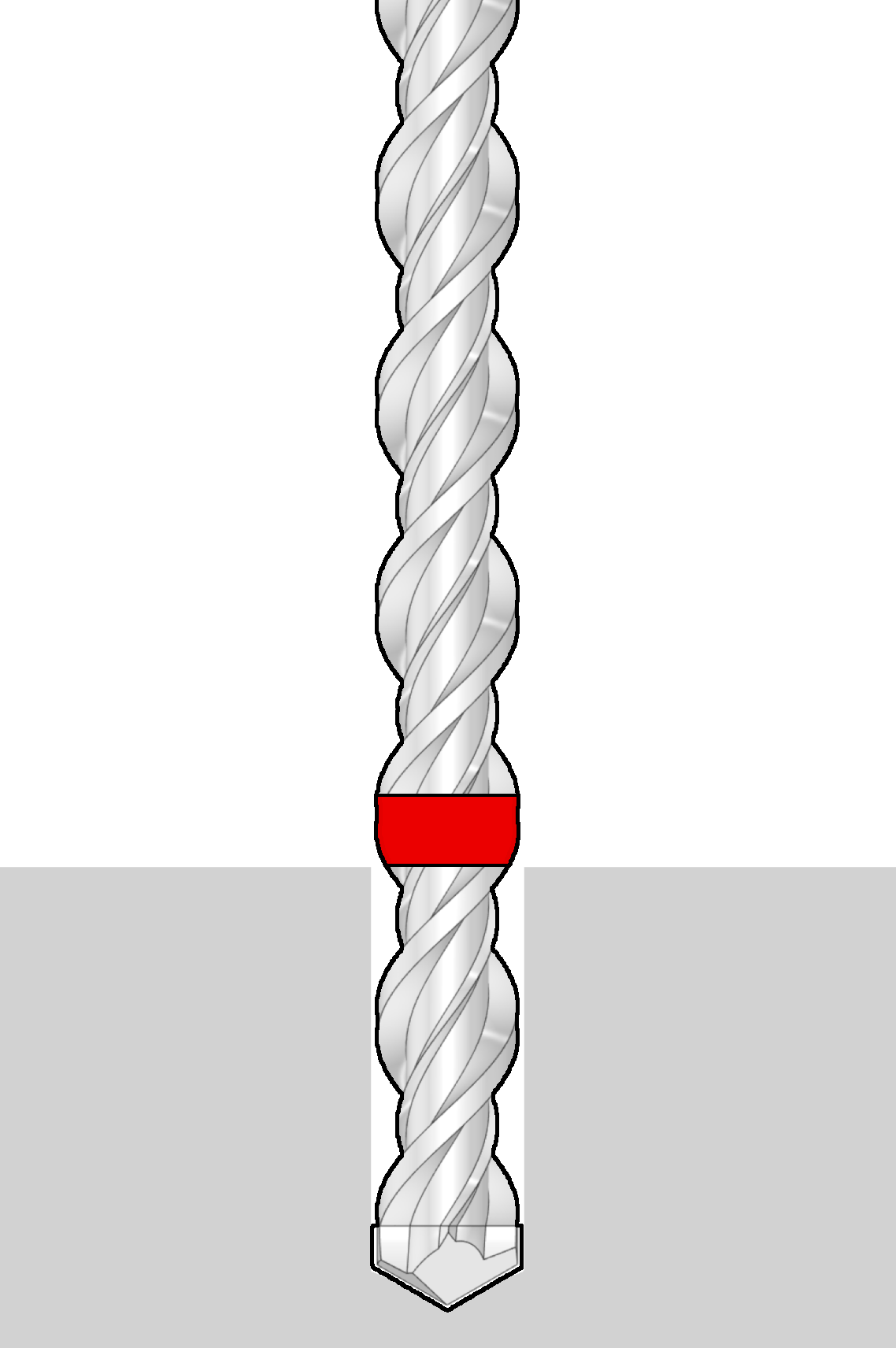

1.穿孔

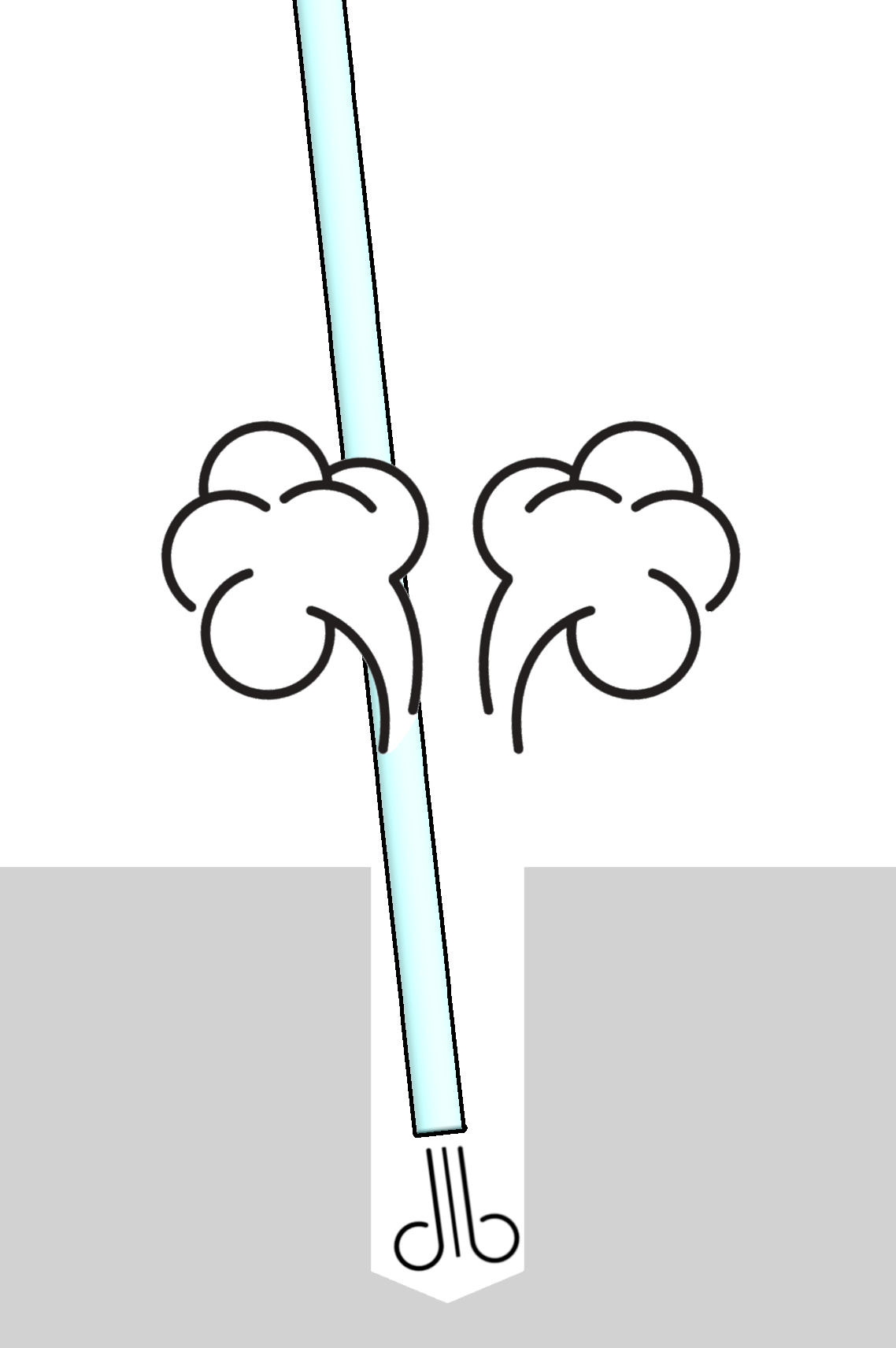

2.清掃

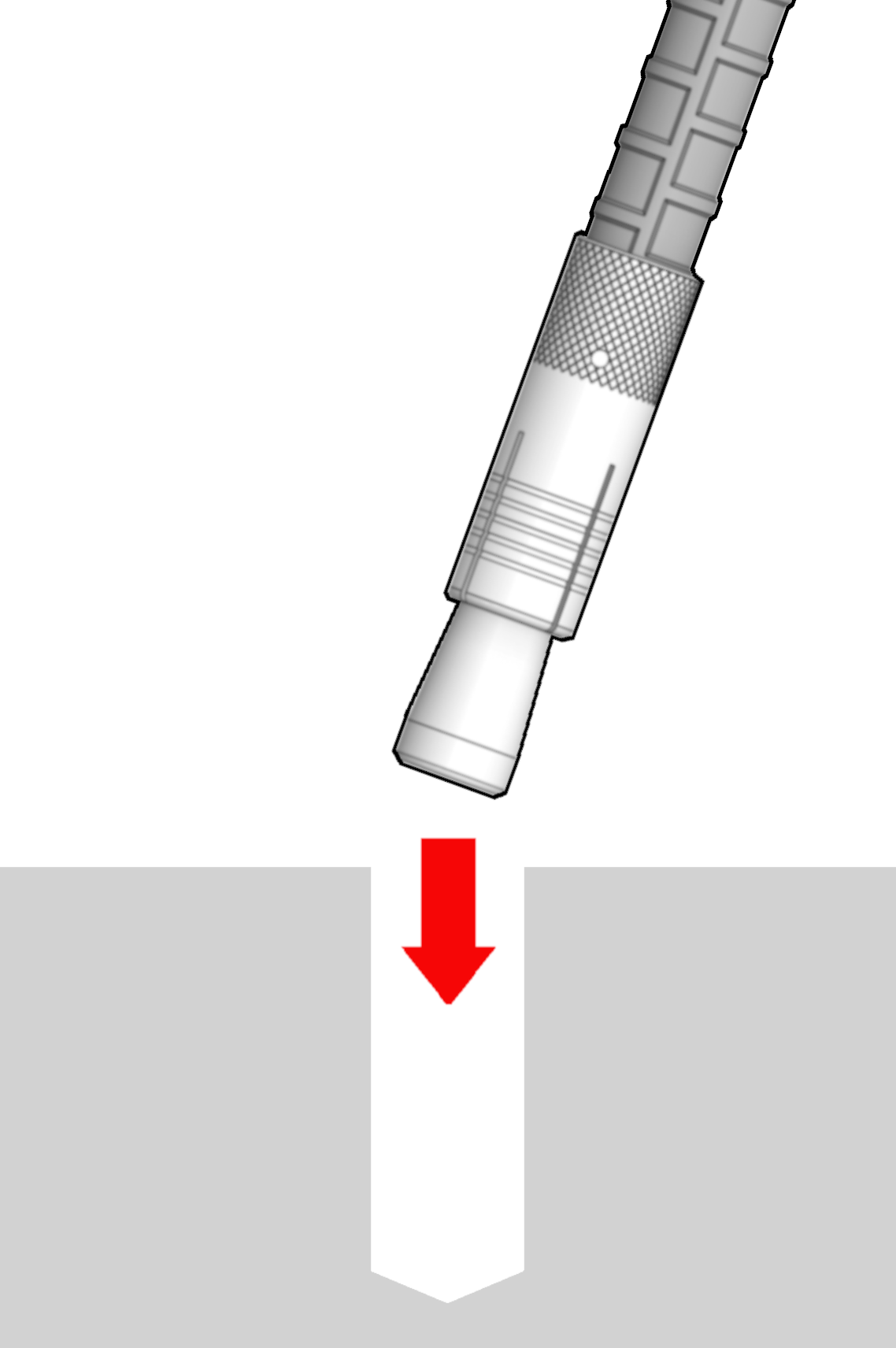

3.挿入

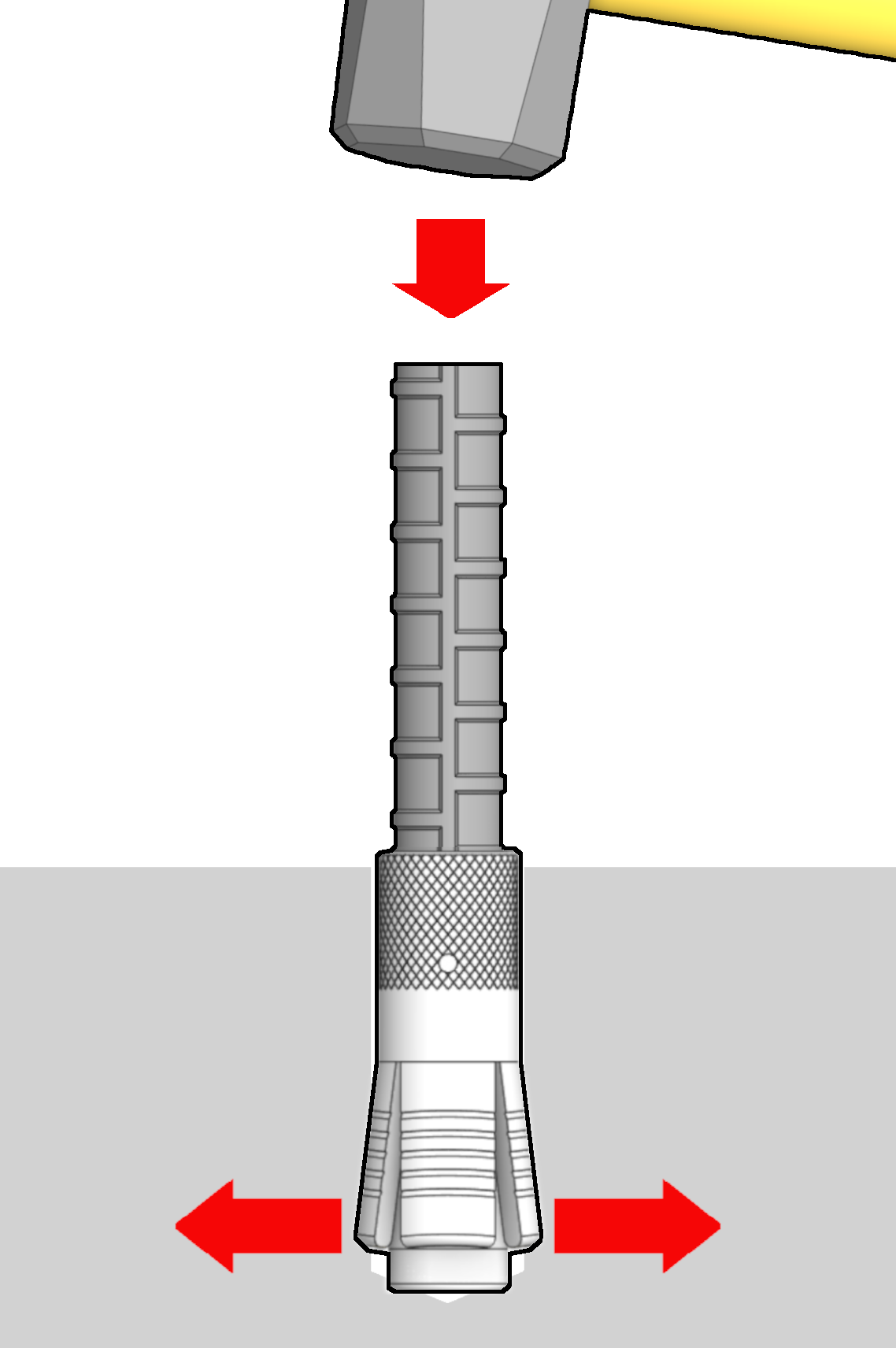

4.打込

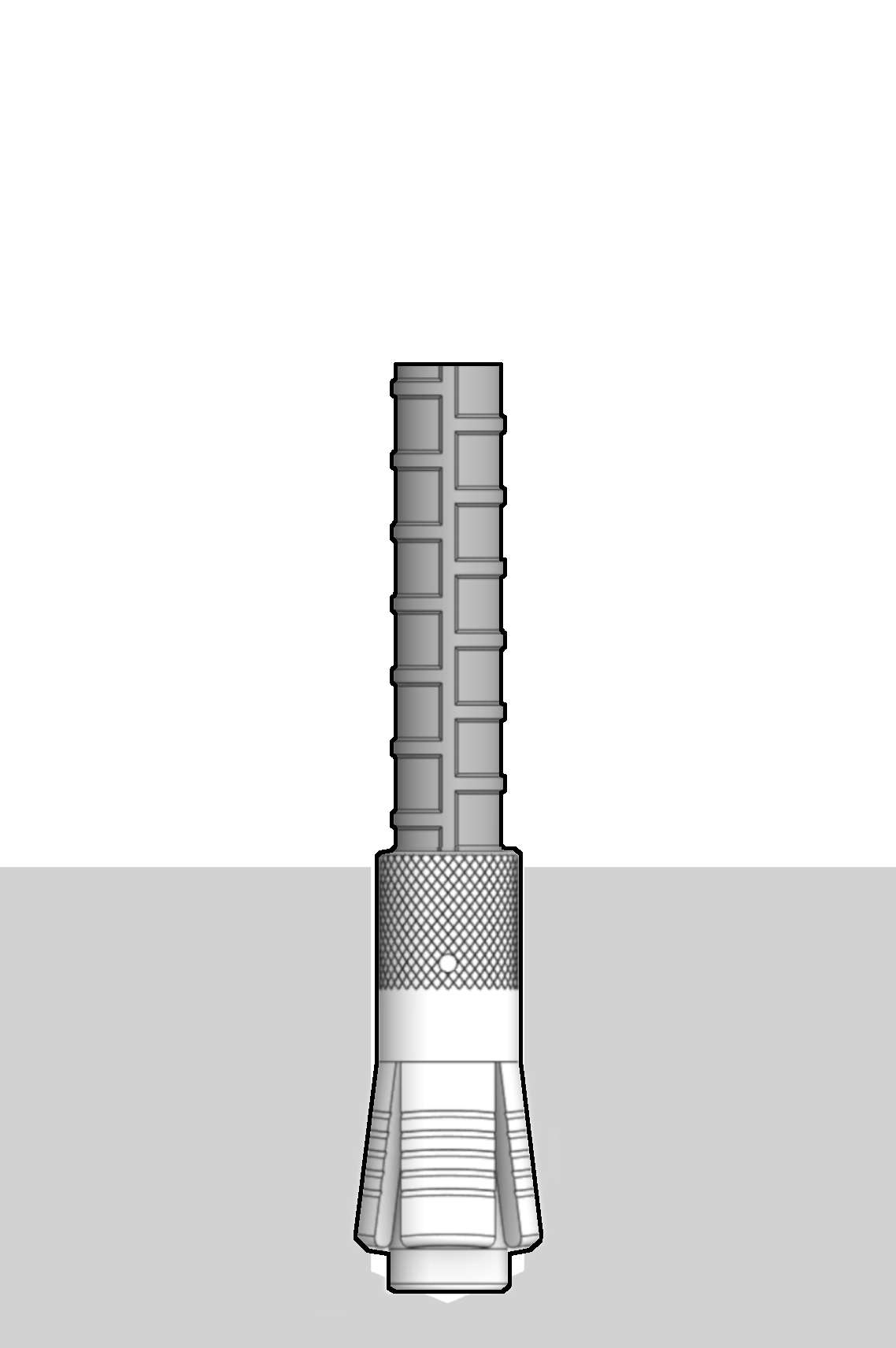

5.完了
強度表
| 製品のサイズ | 最大荷重(kN) | 埋込長さ（㎜） | アンカー外径（㎜） |
| 引抜 | |||
| SDA13200 | 26.70 | 50 | 17.5 |
| SDA13250 | 26.70 | 50 | 17.5 |
| SDA16200 | 40.20 | 60 | 21.5 |
| SDA16250 | 40.20 | 60 | 21.5 |
| SDA16450 | 40.20 | 60 | 21.5 |
＊最大荷重は普通コンクリート（設計基準強度18N/㎟）における参考値です。
サイズ表
SDAタイプ
| 品番 | 主要寸法 | 穿孔仕様 | 標準価格 （円/本） |
|||||
| 鉄筋規格 | 鉄筋径 | 鉄筋 長さ |
アンカー 外径 |
アンカー 全長 |
ドリル径 | 穿孔 深さ |
||
| SDA13200 | SD345 | D13 | 200 | 17.5 | 50 | 18.0 | 56 | ― |
| SDA13250 | SD345 | D13 | 250 | 17.5 | 50 | 18.0 | 56 | ― |
| SDA16200 | SD345 | D16 | 200 | 21.5 | 60 | 22.0 | 67 | ― |
| SDA16250 | SD345 | D16 | 250 | 21.5 | 60 | 22.0 | 67 | ― |
| SDA16450 | SD345 | D16 | 450 | 21.5 | 60 | 22.0 | 67 | ― |
